Tangierende Bohrpfahlwand & Bodenplatte - So wird Ihr Keller dicht

Eine tangierende Bohrpfahlwand ist vor allem dann interessant, wenn eine Baugrube steif, erschütterungsarm und mit klarer Lastabtragung ausgeführt werden soll. Im Betonbau entscheidet sie oft darüber, ob eine Bodenplatte später nur tragend oder auch dauerhaft dicht funktionieren muss. Genau dort liegen die praktischen Fragen: Wie wird die Wand hergestellt, wann ist sie sinnvoll, und wo beginnt die Abdichtung der Bodenplatte?

Was die Pfahlwand technisch leistet

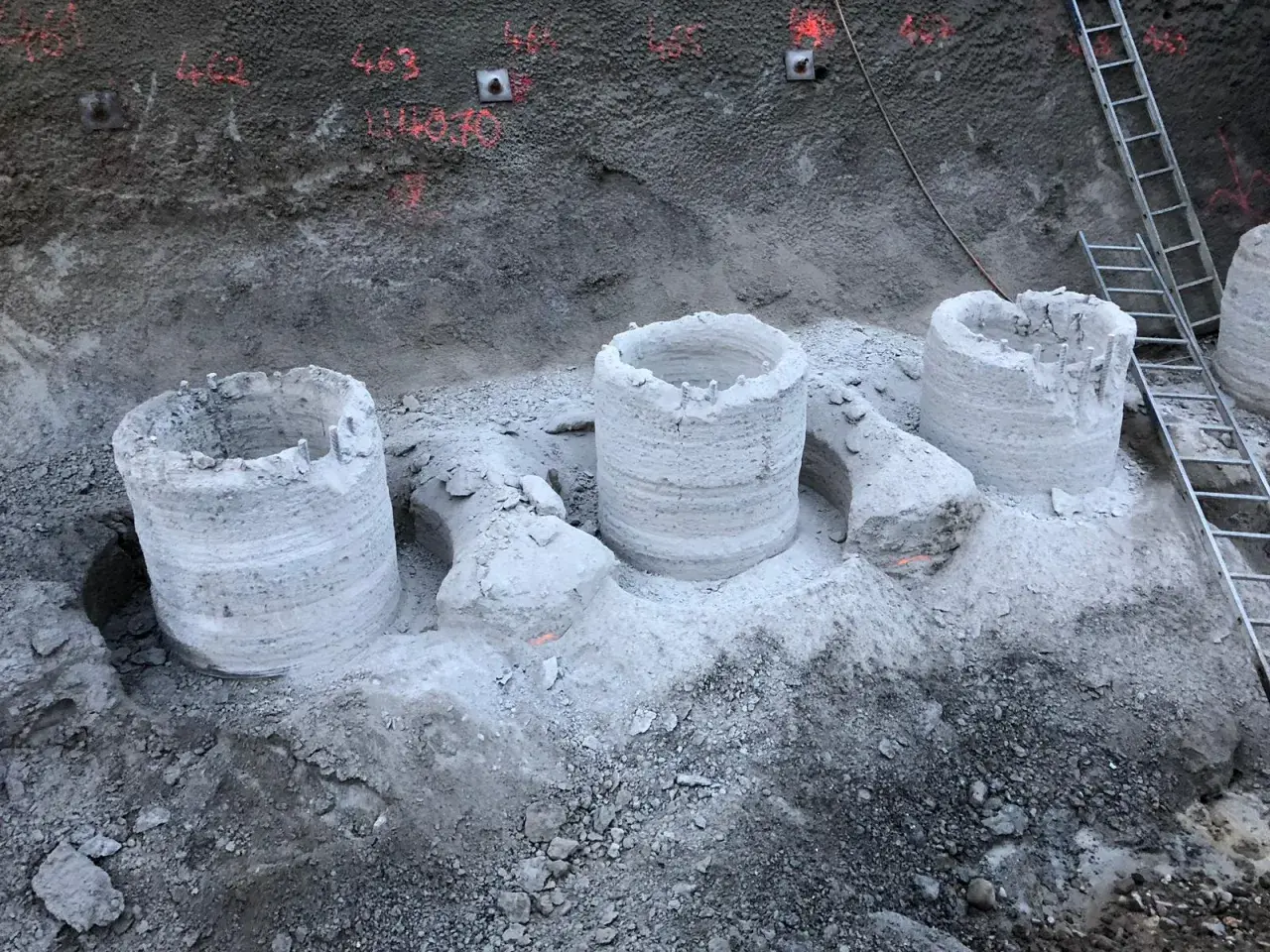

Bei dieser Bauweise werden einzelne Bohrpfähle so gesetzt, dass sie sich mit ihrer Mantelfläche berühren. Jeder Pfahl wird als Ortbetonpfahl hergestellt, die Pfähle sind meist bewehrt, und zusammen bilden sie eine steife Linie im Erdreich. Für Baugruben ist das interessant, weil die Konstruktion Lasten gut aufnimmt und Verformungen begrenzt.

In der Praxis sehe ich drei typische Stärken: hohe Eigensteifigkeit, gute Tragwirkung und eine relativ ruhige Herstellung ohne starke Erschütterungen. Typische Pfahldurchmesser liegen häufig im Bereich von etwa 60 bis 150 cm, der Achsabstand entspricht dabei im Regelfall dem Pfahldurchmesser. Genau daraus ergibt sich die stabile, fast geschlossene Wandwirkung.

• Vorteil: hohe Steifigkeit bei tiefen Baugruben und sensibler Nachbarbebauung.
• Vorteil: erschütterungsarme Herstellung im Vergleich zu vielen Rammverfahren.
• Nachteil: hoher Betonverbrauch und deshalb oft teurer als einfachere Verbauarten.
• Nachteil: nur eingeschränkt wasserhemmend, wenn das Grundwasser wirklich drückt.

Genau dieser letzte Punkt ist entscheidend, wenn aus der Baugrubenumschließung später ein Keller mit Bodenplatte werden soll. Ob das reicht, hängt also nicht nur von der Statik, sondern vor allem vom Wasser an.

Wann eine tangierende Bohrpfahlwand die richtige Wahl ist

Ich setze sie vor allem dort ein, wo eine Baugrube tief ist, Nachbarbebauung geschützt werden muss oder Erschütterungen unerwünscht sind. Das ist typisch im innerstädtischen Bereich, bei Tiefgaragen, Untergeschossen und anspruchsvollen Baugruben, in denen eine steife Verbauwand gebraucht wird.

Die Lösung passt gut, wenn der Baugrund standfest genug ist, die Bauabläufe sauber getaktet werden können und die Abdichtung nicht ausschließlich von der Pfahlwand selbst abhängen soll. Weniger passend ist sie, wenn man eine wirklich dichte Umschließung ohne zusätzliche Maßnahmen erwartet. Genau da muss man ehrlich planen, statt später mit Notabdichtungen zu reagieren.

• Gut geeignet bei tiefen Baugruben mit hoher Steifigkeitsanforderung.
• Gut geeignet bei wenig Toleranz für Erschütterungen und Setzungen.
• Eher ungeeignet, wenn die Wand allein die Wasserdichtheit übernehmen soll.
• Eher ungeeignet, wenn eine sehr wirtschaftliche, einfache Baugrubensicherung genügt.

Deshalb lohnt sich der direkte Vergleich mit anderen Verbauarten, bevor man sich auf ein System festlegt.

Wie sie sich von anderen Verbauarten abgrenzt

Für mich ist der Kern dieser Gegenüberstellung simpel: Je dichter die Baugrube werden soll, desto weniger darf man sich auf die reine Pfahlreihe verlassen. Damit verschiebt sich der Schwerpunkt sofort auf die Bodenplatte und ihren Anschluss an die Wand.

Was die Bodenplatte statisch leisten muss

In vielen Projekten ist die Bodenplatte nicht nur der Boden eines Kellers, sondern die Gegenplatte zur Baugrubenumschließung. Sie muss Eigenlasten, Nutzlasten und im ungünstigen Fall auch Auftrieb aus Grundwasser aufnehmen. Wer das unterschätzt, plant zwar Beton, aber kein belastbares System.

Im Kellerbau liegt eine Bodenplatte je nach Lastbild häufig im Bereich von rund 25 bis 40 cm, bei hohen Auftriebslasten auch darüber. Entscheidend ist aber nicht die reine Dicke, sondern die Kombination aus Bewehrung, Rissbreitenbegrenzung und sauberer Lastabtragung.

• Auftrieb: Die Platte muss gegen Aufschwimmen sichern, oft durch Eigengewicht und Bewehrung.
• Rissbreite: WU-Konstruktionen funktionieren nur mit kontrollierten Rissen und sauberer Bewehrung.
• Lastabtragung: Stützen, Wände und Punktlasten brauchen ausreichende Durchstanz- und Biegebewehrung.
• Fugenbild: Arbeitsfugen gehören in die Planung, nicht auf die Baustelle.

Je höher der Wasserdruck, desto wichtiger wird die Frage, ob die Platte Teil einer weißen Wanne ist oder ob die Abdichtung außen auf ein zusätzliches System gesetzt wird. Und genau dort liegt die empfindlichste Stelle der ganzen Konstruktion.

Der Anschluss von Wand und Bodenplatte entscheidet über die Dichtheit

Der kritische Punkt ist fast immer der Wand-Sohlen-Anschluss. Die Pfahlwand selbst übernimmt den Baugrubensicherungsauftrag, die Bodenplatte den tragenden und häufig auch den abdichtenden Teil. Zwischen beiden Bauteilen entsteht die Fuge, und genau dort entstehen später die meisten Schadensbilder.

Ich bewerte diesen Anschluss nie als Randdetail. Er ist das eigentliche Funktionszentrum der gesamten Kellerkonstruktion, besonders wenn Grundwasser ansteht oder Druckwasser nicht ausgeschlossen ist.

Bei drückendem Wasser verlasse ich mich nicht auf einen einzelnen Baustein. Gute Ergebnisse entstehen aus dem Zusammenspiel von WU-Beton, Fugenplanung, Bewehrung, Ausführung und einer klaren Schnittstelle zur Bodenplatte.

Typische Fehler, die später teuer werden

Die meisten Schäden entstehen nicht, weil das System grundsätzlich falsch ist, sondern weil der kritische Bereich zu spät bedacht wird. In der Sanierung zeigt sich dann oft, dass nicht der sichtbare Wandbereich versagt hat, sondern die Fuge, die niemand sauber geplant hat.

• Die Wand wird als wasserdicht behandelt, obwohl sie das konstruktiv nicht ist. Das führt zu falschen Erwartungen und zu unterdimensionierten Abdichtungsdetails.
• Die Toleranzen der Pfahlherstellung werden unterschätzt. Kleine Abweichungen sind normal, aber sie beeinflussen den Anschluss an die Bodenplatte direkt.
• Der Bodenplattenanschluss wird erst auf der Baustelle entschieden. Dann fehlen oft Zeit, Material und saubere Detailqualität.
• Bewehrung und Abdichtung werden getrennt geplant. Das ist ein Klassiker und fast immer ein Fehler.
• Die Baugrubensohle wird nicht ausreichend vorbereitet. Lockeres Material, Schlamm oder lokale Übertiefe machen die spätere Abdichtung unnötig schwierig.

Ich halte das für den wichtigsten Realitätscheck überhaupt: Nicht die Theorie verliert, sondern die fehlende Abstimmung zwischen Spezialtiefbau, Tragwerksplanung und Abdichtung. Wer das ernst nimmt, spart später teure Nacharbeit.

Worauf ich vor der Freigabe der Ausführung prüfe

Bevor ich ein solches Detail freigebe, gehe ich immer dieselben Punkte durch. Das klingt nüchtern, ist aber die einfachste Methode, um aus einem guten Entwurf eine funktionierende Konstruktion zu machen.

1. Ist das Baugrundgutachten mit Grundwasserstand, Schichtenfolge und Einbindetiefe wirklich belastbar?
2. Ist klar, ob die Wand nur Verbau ist oder Teil eines dauerhaften Kellerkonzepts wird?
3. Ist der Anschluss zwischen Wand und Bodenplatte zeichnerisch und materiell festgelegt?
4. Ist entschieden, ob ein Fugenband, ein Injektionssystem oder eine zusätzliche Außenabdichtung vorgesehen ist?
5. Sind Bewehrung, Betonrezeptur, Verdichtung und Nachbehandlung auf das Wasserregime abgestimmt?
6. Sind Bauablauf, Baugrubensicherung und spätere Nutzung des Untergeschosses wirklich zusammen gedacht?

Wenn eine dieser Fragen offen bleibt, ist das Projekt noch nicht fertig geplant, sondern nur gut gemeint. Für einen trockenen Keller zählt am Ende nicht die schöne Wandlinie, sondern das saubere System aus Pfahlwand, Bodenplatte und Fuge.

Genau deshalb behandle ich die Wand nie isoliert: Die Entscheidung für eine tangierende Pfahlwand ist erst dann stimmig, wenn der Untergrund, das Wasser und der Anschluss an die Bodenplatte zusammen betrachtet werden. Wer diese drei Punkte sauber aufeinander abstimmt, bekommt eine robuste, wirtschaftlich nachvollziehbare Lösung statt eines späteren Feuchteschadens.
