Eine Bodenplatte funktioniert dauerhaft nur dann gut, wenn Untergrund, Tragschicht und Beton als ein System geplant werden. Eine hydraulisch gebundene Tragschicht kann Lasten sauber verteilen, den Aufbau steifer machen und die Ausführung beschleunigen, sie kann aber auch Zwang und Rissbildung verstärken, wenn der Schichtenaufbau nicht zusammenpasst. Genau diese Balance ist für Betonbau und Bodenplatten entscheidend, und darum geht es hier: Aufbau, Nutzen, Grenzen und die Punkte, die ich in der Praxis zuerst prüfen würde.
Die wichtigsten Punkte auf einen Blick
- Eine HGT ist eine steife, gebundene Tragschicht aus Mineralgemisch und hydraulischem Bindemittel.
- Unter Bodenplatten ist sie vor allem bei höheren Lasten, präziser Ebenheit und robustem Bauablauf sinnvoll.
- Sie ersetzt weder Abdichtung noch saubere Planung von Fugen, Trennlage und Nachbehandlung.
- Direkt aufliegende Betonplatten reagieren auf Reibung und Schwindzwang deutlich empfindlicher, als viele erwarten.
- Sauberkeitsschicht, Schottertragschicht und HGT erfüllen unterschiedliche Aufgaben und sind nicht austauschbar.
Was eine hydraulisch gebundene Tragschicht unter der Bodenplatte leistet
Ich betrachte diese Schicht nicht als bloße Ausgleichslage, sondern als tragendes Element des Oberbaus. Das Gemisch wird nach dem Einbau steif, verteilt Lasten und reduziert Verformungen des Planums. Im Gegensatz zur ungebundenen Tragschicht verhält sich die gebundene Variante deutlich formstabiler, was bei Hallen, Garagen, Rampen oder stark belasteten Industrieböden ein echter Vorteil ist.
Der Preis dafür ist ein anderes mechanisches Verhalten: Die Oberfläche ist härter, der Verbund zum Beton kann intensiver werden und Bewegungen werden stärker behindert. Bei Bodenplatten muss man deshalb nicht nur fragen, ob die Schicht trägt, sondern auch, wie sie die Platte im Gebrauch „festhält“. Genau an diesem Punkt trennt sich gute Planung von reinem Schichtenaufbau auf dem Papier. Damit ist aber nur die Funktion beschrieben; entscheidend ist die Frage, wann sich diese Bauweise wirklich lohnt.
Wann ich sie unter einer Bodenplatte einplane
In der Praxis setze ich eine gebundene Tragschicht vor allem dann an, wenn die Bodenplatte hohe oder konzentrierte Lasten aufnehmen muss und der Untergrund nicht von sich aus die gewünschte Steifigkeit mitbringt. Das ist typisch für Industrieböden, Logistikhallen, Werkstätten, Ausfahrten, Tiefgaragenzufahrten und andere Flächen, die dauerhaft stark beansprucht werden.
| Situation | Warum HGT passt | Worauf ich achte |
|---|---|---|
| Hohe Punkt- und Flächenlasten | Die Schicht verteilt Lasten gleichmäßig und begrenzt Verformungen. | Tragfähigkeit des Planums, Schichtdicke und Fugenkonzept sauber abstimmen. |
| Hallen mit engem Zeitplan | Die Lage ist schnell befahr- und belastbar, wenn sie richtig eingebaut wird. | Frische Schicht vor zu schnellem Austrocknen schützen. |
| Untergrund mit Unsicherheiten | Die Schicht kann kleinere Unebenheiten und Schwächen besser überbrücken als loses Material. | Sie ersetzt keinen Bodenaustausch und keine echte Baugrundverbesserung. |
| Große Bodenplatten mit wenig Beweglichkeit | Nur bedingt geeignet, weil die steife Auflagerung Zwang erhöht. | Gleit- oder Trennlage, Fugen und Plattengeometrie bewusst planen. |
| Flächen mit hoher Feuchtebeanspruchung | Nur als Teil eines Systems sinnvoll, nicht als Feuchtesperre. | Abdichtung, Kapillarbrechung und Anschlussdetails getrennt betrachten. |
Die kurze Regel, die ich mir merke, lautet: Je höher die Last und je wichtiger die Ebenheit, desto eher kommt HGT in Betracht. Je stärker die Platte dagegen arbeiten, schwinden oder sich frei bewegen soll, desto genauer muss man über Trennlage, Fugen und Alternativen nachdenken. Wenn die Entscheidung für diese Bauweise gefallen ist, entscheidet die Ausführung über die Qualität.

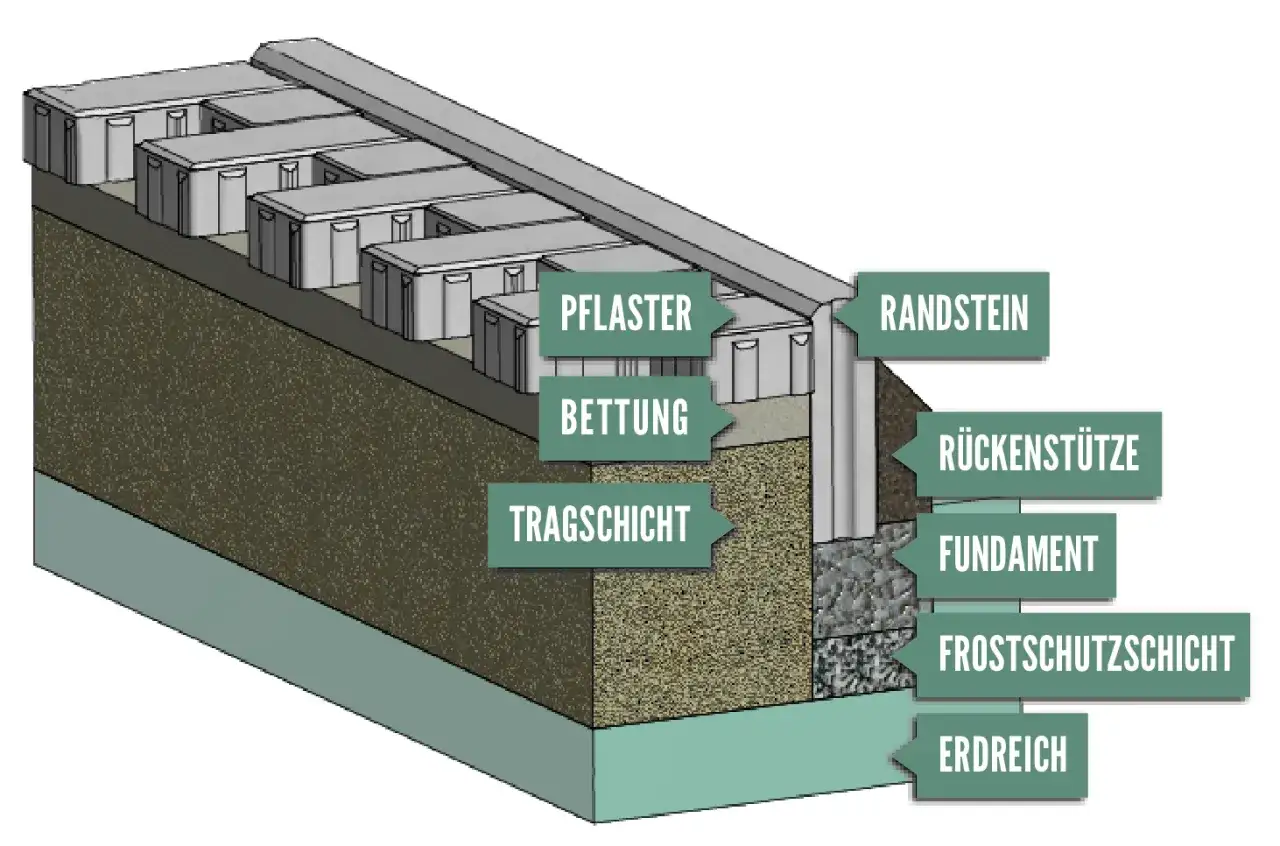

So sieht ein sauberer Aufbau unter der Bodenplatte aus
Ein belastbarer Aufbau beginnt nicht mit dem Beton, sondern mit dem Planum. Ich will darunter eine tragfähige, ebene und profilgerechte Fläche sehen, nicht nur „irgendwie verdichteten“ Boden. Gerade weiche Zonen, lokale Auflockerungen oder unsauber verfüllte Bereiche rächen sich später, weil die HGT zwar steifer ist als Schotter, aber keinen schlechten Untergrund wegzaubern kann.
- Das Planum wird hergestellt, geprüft und nach Bedarf verbessert.
- Bei problematischen Böden setze ich eine Trennlage oder ein Geotextil ein, damit sich Feinanteile nicht vermischen.
- Die hydraulisch gebundene Tragschicht wird in geeigneter Kornabstufung eingebaut, häufig mit Mindestdicken von 15 cm bei 0/32 und 20 cm bei 0/45 als groben Orientierungswerten.
- Die Schicht wird gleichmäßig verdichtet und vor zu schnellem Austrocknen geschützt.
- Erst danach folgt die Bodenplatte, entweder mit definierter Trenn- oder Gleitschicht oder mit bewusst geplantem Verbund.
Wichtig ist für mich dabei nicht nur die Dicke, sondern die Ausführungstoleranz. Eine zu dünne oder ungleichmäßige Lage bringt keine Ruhe in den Aufbau, sondern neue Schwachstellen. Den Untergrund würde ich deshalb nicht nur optisch beurteilen; ein Verformungsmodul wie EV2 aus der Plattendruckprüfung ist deutlich hilfreicher als ein bloßes „sieht schon gut aus“. Gerade an dieser Stelle entscheidet sich, ob die Platte später ruhig liegt oder ob die nächste Problemzone schon im Unterbau angelegt ist.
Warum Risse und Zwang nicht nur vom Beton abhängen
Bei Bodenplatten auf HGT spielt die Schnittstelle zwischen Beton und Tragschicht eine große Rolle. Forschung an der TU Braunschweig zeigt, dass sich Zwangsspannungen bei direkter Auflagerung auf einer HGT deutlich aufbauen können, weil Schwind- und Temperaturverformungen der Platte behindert werden. Das ist kein exotischer Sonderfall, sondern ein ganz normales physikalisches Verhalten eines steifen Systems.
In der Praxis heißt das: Je rauer, steifer und „griffiger“ die Unterlage, desto stärker kann sich die Bodenplatte am Untergrund festhalten. Genau dort entstehen dann die klassischen Schäden an Kanten, Fugenenden und Randbereichen. Wenn ich eine Platte bewegen lassen will, setze ich auf eine Gleitschicht oder Trennlage. Für große, hoch belastete Plattenfelder nennt das VDZ in seinem Merkblatt für Industrieböden beispielsweise zwei Lagen PE-Folie oder spezielle Gleitfolien als gängige Lösung.
Eine Bodenplatte auf HGT ist also kein Freifahrtschein für fugenlose Ausführung. Im Gegenteil: Fugenplanung, Schnitttiefe, Nachbehandlung und die Frage nach Verbund oder Gleiten müssen gemeinsam gedacht werden. Wer diese Punkte trennt, baut sich Spannungen ein, die später an anderer Stelle wieder auftauchen. Damit ist der Vergleich zu anderen Schichten der nächste sinnvolle Schritt.
HGT, Schottertragschicht oder Sauberkeitsschicht
Viele Fehler entstehen, weil diese Schichten in der Planung vermischt werden. Sie sehen im Querschnitt ähnlich aus, erfüllen aber sehr unterschiedliche Aufgaben. Ich trenne sie deshalb immer bewusst, auch wenn der Baustellenalltag manchmal etwas anderes suggeriert.
| Schicht | Stärken | Grenzen | Mein Einsatzbild |
|---|---|---|---|
| Hydraulisch gebundene Tragschicht | Hohe Steifigkeit, gute Lastverteilung, robuste Arbeitslage | Mehr Zwang, höhere Anforderungen an Fugen und Trennlage | Industrieböden, Hallen, stark belastete Bodenplatten |
| Ungebundene Schottertragschicht | Dränfähig, verformungsarm bei guter Verdichtung, weniger Zwang | Empfindlicher gegenüber Setzungen und Baufeuchte | Wenn Entwässerung und Beweglichkeit wichtiger sind als maximale Steifigkeit |
| Sauberkeitsschicht | Sauberer, ebener Untergrund für Bewehrung und Abdichtung | Keine eigentliche Tragwirkung | Wenn die Bodenplatte eine saubere, definierte Arbeitsfläche braucht |
| Betontragschicht | Sehr steif, gut für hohe Beanspruchung | Teurer und ausführungssensibler | Wenn die Trag- und Gebrauchstauglichkeit sehr hohe Anforderungen erfüllt |
Die Kernaussage ist einfach: Sauberkeitsschicht heißt nicht tragfähig, und tragfähig heißt nicht automatisch günstig oder unkritisch. Wer die falsche Schicht mit der falschen Erwartung belegt, bekommt später fast zwangsläufig Probleme mit Rissen, Feuchte oder Verformungen. Gerade deshalb lohnt sich ein Blick auf die typischen Fehler, die ich auf Baustellen immer wieder sehe.
Typische Fehler, die ich auf Baustellen immer wieder sehe
- Das Planum wird überschätzt. Wenn der Untergrund zu weich bleibt, hilft auch eine gebundene Tragschicht nur begrenzt. Die Schwäche wandert dann in den Aufbau.
- Die Schicht ist zu dünn oder ungleichmäßig. Ein paar Zentimeter weniger an der falschen Stelle wirken sich bei steifen Systemen sofort aus.
- Die frische HGT trocknet zu schnell aus. Dann entstehen früh Mikrorisse oder schwache Randzonen, die später unter Last aufgehen können.
- Die Trennlage fehlt oder wird schlampig verlegt. Falten, Löcher oder fehlende Überlappungen erhöhen die Reibung und zerstören den gewünschten Gleiteffekt.
- Fugen werden erst spät mitgedacht. Dann muss die Platte Zwang aufnehmen, den sie konstruktiv nie bekommen sollte.
- Feuchtigkeitsschutz wird mit Tragschicht verwechselt. Eine HGT ist keine Abdichtung und keine Sperre gegen aufsteigende Feuchte.
- Die Schicht soll einen schlechten Baugrund „retten“. Das funktioniert selten dauerhaft; oft wird nur ein Mangel verdeckt, nicht behoben.
Mein Eindruck ist klar: Die meisten Schäden entstehen nicht, weil die Bauweise grundsätzlich falsch wäre, sondern weil sie im Detail falsch behandelt wird. Genau deshalb hilft am Ende weniger eine pauschale Empfehlung als eine saubere Entscheidung für den konkreten Aufbau.
Woran ich die Entscheidung am Ende festmache
Wenn ich ein Projekt mit Bodenplatte bewerte, prüfe ich immer dieselbe Reihenfolge: Lasten, Untergrund, Beweglichkeit der Platte und Feuchteschutz. Erst danach entscheide ich, ob eine gebundene Tragschicht sinnvoll ist, ob eine Gleitschicht nötig wird oder ob ein anderer Aufbau besser passt. Diese Reihenfolge klingt schlicht, verhindert aber die meisten Fehlentscheidungen im Vorfeld.
- Hohe Lasten sprechen eher für eine steife Tragschicht.
- Ein unsicherer Untergrund braucht zuerst eine echte Verbesserung, nicht nur mehr Material.
- Je größer die Platte, desto wichtiger werden Fugen und Reibungskonzept.
- Feuchte- und Abdichtungsfragen müssen unabhängig von der Tragschicht gelöst werden.
Wenn diese vier Punkte zusammenpassen, wird aus der Tragschicht ein ruhiger, belastbarer Teil des Systems. Wenn einer davon ungeklärt bleibt, entstehen meist dieselben Folgeprobleme: Risse, Verformungen oder Feuchteschäden an der Bodenplatte.
