Die Zugfestigkeit entscheidet bei Baustoffen oft früher über Risse, Brüche oder Verformungen, als viele erwarten. Wer Werte richtig liest, erkennt schnell, warum Stahl ganz anders reagiert als Beton, Holz oder Mauerwerk und weshalb bei Sanierungen die Materialseite allein nie die ganze Geschichte erzählt. In diesem Beitrag ordne ich die wichtigsten Werte ein, zeige eine praxisnahe Tabelle und erkläre, wie man daraus für Diagnose, Reparatur und Materialwahl wirklich etwas ableitet.
Die wichtigsten Zugfestigkeitswerte für Baustoffe auf einen Blick
- Zugfestigkeit wird in N/mm² oder MPa angegeben; beide Einheiten sind gleichwertig.
- Die Zahl ist nur dann sinnvoll, wenn Prüfverfahren, Materialzustand und Belastungsrichtung bekannt sind.
- Stahl liegt im Bereich von mehreren hundert MPa, Beton meist nur bei wenigen MPa, Mauerwerk und Dämmstoffe oft noch deutlich darunter.
- Holz ist stark richtungsabhängig: längs zur Faser hoch belastbar, quer dazu sehr empfindlich.
- Bei Sanierung und Bauwerksdiagnose zählt nicht nur der Baustoff, sondern auch Fuge, Verbund, Feuchte und Schadensbild.
Wie ich Zugfestigkeitswerte richtig einordne
Eine saubere Zugfestigkeitstabelle hilft nur dann, wenn klar ist, welche Art von Wert überhaupt vorliegt. Die direkte Zugfestigkeit beschreibt die höchste Zugspannung, die ein Werkstoff unter reiner Zugbelastung aushält, bevor er versagt. In der Praxis werden aber je nach Baustoff auch Spaltzug- oder Biegezugwerte verwendet, und diese Zahlen sind nicht 1:1 vergleichbar. Genau deshalb arbeite ich bei Baustoffen immer zuerst am Prüfverfahren, nicht an der bloßen Zahl.
Wichtig ist außerdem die Einheit: 1 N/mm² entspricht 1 MPa. Wer also 2,2 N/mm² liest, sieht denselben Wert wie 2,2 MPa. Bei Beton und Mauerwerk sind außerdem häufig Mittelwerte oder charakteristische Werte angegeben, also Werte mit statistischer Absicherung. Für die Beurteilung am Bau ist das entscheidend, weil ein Laborwert ohne Kontext schnell zu optimistisch oder zu pessimistisch wirkt.
| Prüfart | Wofür sie typisch ist | Worauf ich achte |
|---|---|---|
| Direkter Zugversuch | Stahl, Kunststoffe, einzelne Faser- und Verbundwerkstoffe | Sehr gut vergleichbar, aber nur dann sinnvoll, wenn der Werkstoff homogen ist. |
| Spaltzugversuch | Beton und betonähnliche Baustoffe | Indirekter Wert; für Beton üblich, aber nicht identisch mit direkter Zugfestigkeit. |
| Biegezugversuch | Holz, Plattenwerkstoffe, Mauerwerk | Stark von Bauteildicke, Faserrichtung und Probengeometrie beeinflusst. |
Ich lese solche Tabellen deshalb nie als starre Wahrheit, sondern als belastbare Orientierung. Was die Werte für typische Baustoffe konkret bedeuten, sieht man erst im Vergleich. Genau dahin gehen wir jetzt.
Typische Werte für Baustoffe im Vergleich
Die folgende Übersicht zeigt typische und charakteristische Werte, wie sie für die Praxis im Bauwesen relevant sind. Bei einzelnen Produkten können die Angaben je nach Norm, Festigkeitsklasse, Rohdichte, Feuchte oder Dicke abweichen. Für die schnelle Einordnung reicht die Tabelle trotzdem sehr gut, solange man sie nicht als Ersatz für einen Nachweis missversteht.
| Baustoff | Typische Zugfestigkeit | Einordnung | Praktischer Hinweis |
|---|---|---|---|
| Baustahl S235JR | 360 bis 510 MPa | Sehr hohe Festigkeit, typisch für tragende Stahlbauteile. | Bei Zuggliedern und Anschlüssen oft deutlich robuster als der umgebende Baustoff. |
| Baustahl S355JR | 470 bis 630 MPa | Noch höhere Reserve als S235JR. | Interessant, wenn schlankere Querschnitte oder höhere Lasten gefragt sind. |
| Nadelholz C24, parallel zur Faser | 14,5 N/mm² | Für Holz ein guter Wert, aber stark richtungsabhängig. | Quer zur Faser liegt die Tragfähigkeit sehr viel niedriger. |
| Nadelholz C30, parallel zur Faser | 19 N/mm² | Höhere Festigkeitsklasse mit spürbarer Reserve. | Der Faserverlauf bleibt trotzdem der entscheidende Faktor. |
| Beton C20/25 | ca. 2,2 MPa | Deutlich zugschwächer als Stahl und Holz. | Ohne Bewehrung ist Zug meist die Schwachstelle. |
| Beton C30/37 | ca. 2,9 MPa | Besser als C20/25, aber weiterhin spröde im Zug. | Mehr Druckfestigkeit heißt nicht automatisch viel mehr Zugfestigkeit. |
| Beton C50/60 | ca. 4,1 MPa | Hochfester Beton mit erhöhter Zugresistenz. | Trotzdem bleibt der Abstand zu Stahl enorm. |
| Mauerwerk aus Ziegeln oder Kalksandstein | ca. 0,12 bis 0,82 MPa | Sehr große Streuung je nach Stein, Mörtel und Lagerfuge. | Hier entscheidet die Fuge oft stärker als der Stein selbst. |
| Porenbeton | ca. 0,2 bis 0,8 MPa | Leicht und gut dämmend, aber zugschwach. | Bei Dübeln, Kanten und punktuellen Lasten besonders vorsichtig planen. |
| EPS-Fassadendämmplatte | 100 bis 150 kPa | Sehr niedrige Zugfestigkeit im Vergleich zu Tragbaustoffen. | Die Befestigungsart ist hier wichtiger als ein hoher Materialwert. |
Hinweis: Bei Beton beziehe ich mich auf die mittlere axiale Zugfestigkeit nach Eurocode-Logik, bei Holz auf charakteristische Werte nach Festigkeitsklasse und bei Mauerwerk auf praxisnahe Richtwerte, weil hier die Streuung besonders groß ist. Für schnelle Rechnungen gilt: Je spröder und poröser der Baustoff, desto vorsichtiger muss man die Zahl lesen. Der nächste Schritt ist deshalb nicht die Zahl selbst, sondern die Frage, warum sie schwankt.
Warum dieselbe Zahl je nach Baustoff anders zu lesen ist
Ich habe in der Baupraxis selten das Problem, dass ein Wert völlig falsch wäre. Das Problem ist fast immer, dass er ohne den richtigen Kontext gelesen wird. Holz ist dafür das beste Beispiel: Parallel zur Faser kann Nadelholz bei etwa 80 N/mm² liegen, quer zur Faser aber nur bei ungefähr 0,5 N/mm². Das ist kein Tippfehler, sondern die Folge der anisotropen Struktur. Wer das übersieht, überschätzt Holz bei Querzug, Ausklinkungen oder an Anschlussstellen schnell um Größenordnungen.

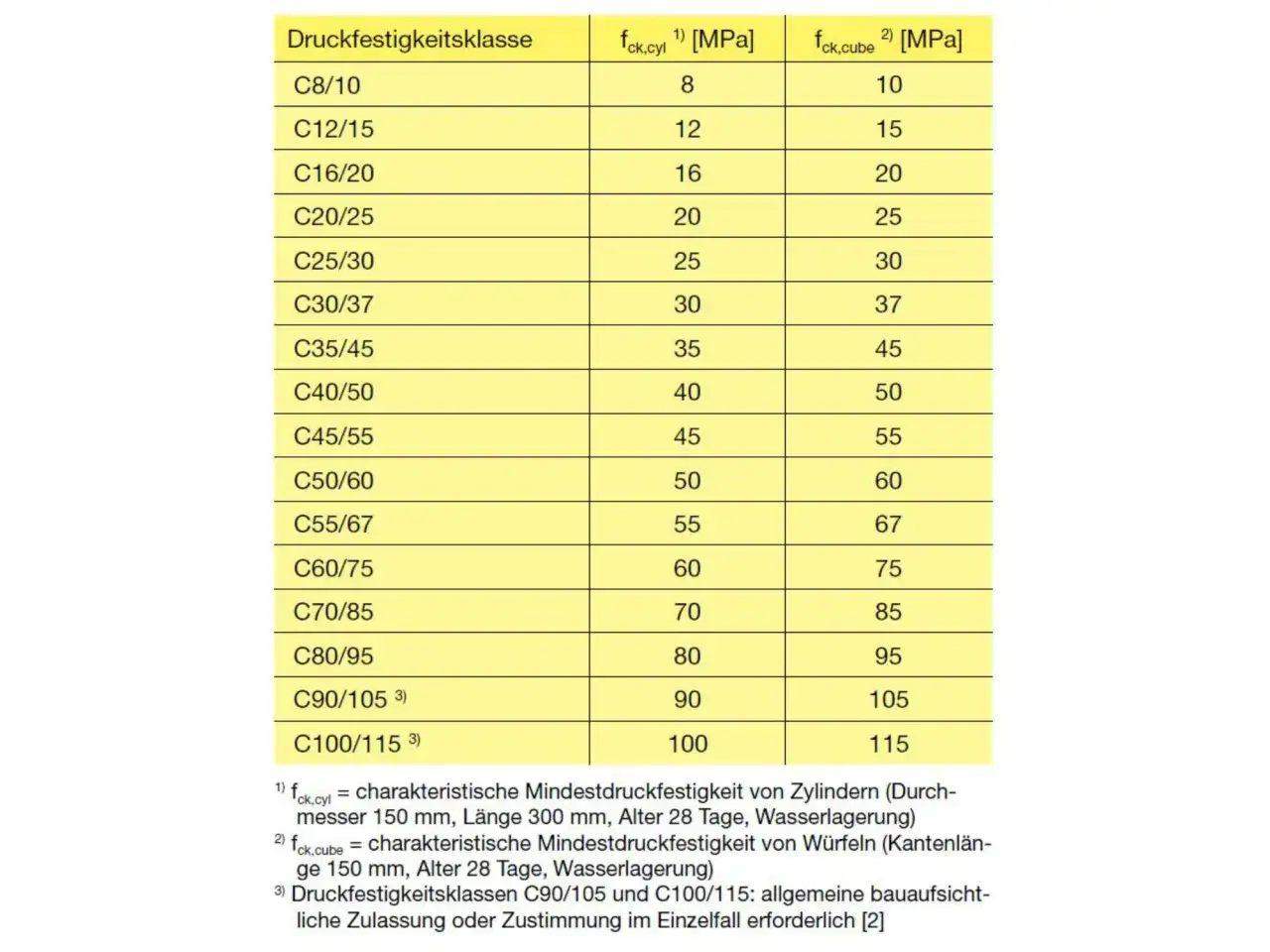

Auch Beton wird oft falsch eingeschätzt. Ein C20/25 hat rund 20 MPa Druckfestigkeit, aber nur etwa 2,2 MPa Zugfestigkeit. Das Verhältnis zeigt, warum unarmierter Beton im Zug nahezu immer kritisch ist. Bei Stahl wiederum spielen nicht nur die Güte, sondern auch die Dicke und die Lieferform eine Rolle. S235JR und S355JR unterscheiden sich im Zugverhalten spürbar, aber für die Anwendung ist genauso wichtig, ob das Bauteil knickt, lokal ausbeult oder an der Verbindung versagt.
- Holz reagiert stark auf Faserrichtung, Astigkeit und Feuchte.
- Beton hängt an Alter, Nachbehandlung, Zuschlag und Bauteilgeometrie.
- Mauerwerk wird von Stein, Mörtel, Fugenbild und Verarbeitung geprägt.
- Stahl ist vergleichsweise homogen, aber Güte und Dicke dürfen nicht vermischt werden.
- Dämmplatten und leichte Baustoffe sind oft bei punktueller Zugbeanspruchung empfindlicher als ihre Rohdaten vermuten lassen.
Genau deshalb nutze ich Werte nie isoliert. Ich will immer wissen, in welcher Richtung, unter welchen Bedingungen und an welchem Bauteil die Zahl ermittelt wurde. Das führt direkt zur Frage, wie man die Tabelle bei Sanierung und Schadensanalyse sinnvoll einsetzt.
So nutze ich die Werte bei Sanierung und Schadensanalyse
Bei der Bauwerksdiagnose ist Zugfestigkeit kein akademischer Kennwert, sondern ein Hinweis auf das wahrscheinliche Schadensverhalten. Wenn ein Riss diagonal durch Mauerwerk läuft, denke ich nicht zuerst an den Stein, sondern an die Zugzone, die Fuge und die Verformung des Bauteils. Wenn sich Putz löst, interessiert mich die Haftung am Untergrund mindestens so sehr wie die Tragfähigkeit des eigentlichen Baustoffs. Und wenn Holz an Anschlüssen reißt, schaue ich fast immer zuerst auf Faserrichtung, Feuchte und die Form der Lastübertragung.
- Ich prüfe den Lastfall zuerst. Zug, Druck, Scherung oder Biegung machen einen großen Unterschied.
- Ich trenne Materialwert und Verbundwert. Ein guter Stein hilft wenig, wenn die Fuge schwach ist.
- Ich bewerte Feuchte und Temperatur mit. Durchfeuchtetes Holz, korrodiertes Metall oder frostgeschädigtes Mauerwerk verhalten sich anders als trockenes Material.
- Ich schaue auf Kanten, Bohrungen und Anschlussdetails. Dort entstehen in der Praxis die meisten Zugspitzen.
- Ich verlasse mich bei kritischen Fällen nicht nur auf Tabellen. Haftzugprüfungen, Probenahmen oder ein materialtechnischer Nachweis bringen dann deutlich mehr.
Gerade bei Sanierungen im Feuchtebereich ist das wichtig. Wasser schwächt nicht jeden Baustoff auf dieselbe Weise, aber es verschiebt fast immer die Schwachstelle. Holz quillt und verliert Reserven im Verbund, Mauerwerk kann durch Auslaugung und Frostschäden empfindlicher werden, und bei Stahl liegt das Problem oft nicht in der Zugfestigkeit selbst, sondern in Korrosion und Querschnittsverlust. So wird aus einer einfachen Kennzahl ein brauchbares Diagnosewerkzeug.
Wann Zugfestigkeit nicht das richtige Kriterium ist
Wer nur auf Zugfestigkeit schaut, übersieht schnell die eigentliche Schwachstelle eines Bauteils. In vielen Konstruktionen ist nicht der Werkstoff selbst maßgeblich, sondern die Verbindung: Mörtel, Kleber, Dübel, Schraube oder Anschlussdetail. Deshalb trenne ich in der Bewertung immer zwischen Materialfestigkeit und Systemfestigkeit.
| Kennwert | Typisch wichtig für | Typischer Fehler |
|---|---|---|
| Zugfestigkeit | Zugglieder, Rissbildung, Anker, Abspannungen | Wert ohne Richtung, Feuchte und Testart zu lesen. |
| Druckfestigkeit | Fundamente, Stützenauflager, Mauerwerk unter Druck | Den guten Druckwert als Ersatz für Zugfestigkeit zu missverstehen. |
| Scherfestigkeit | Fugen, Klebungen, Schraub- und Dübelverbindungen | Nur den Grundwerkstoff zu prüfen und die Verbindung zu ignorieren. |
| Biegezugfestigkeit | Platten, Balken, Wandtafeln, Mauerwerk unter Windlast | Biegezugwerte mit direkter Zugfestigkeit gleichzusetzen. |
Für die Praxis heißt das: Die richtige Zahl ist nicht immer die größte, sondern diejenige, die den tatsächlichen Versagensmodus beschreibt. Genau hier liegt der Unterschied zwischen einer hübschen Tabelle und einer wirklich brauchbaren Entscheidungsgrundlage. Damit bleibt noch ein letzter Punkt offen: Welche Fragen ich prüfe, bevor ich einem Wert vertraue.
Was ich vor einer Entscheidung noch prüfe
- Ist es ein charakteristischer Wert, ein Mittelwert oder bereits ein Bemessungswert?
- Gilt die Angabe für trockenen Zustand, für 28 Tage oder für den eingebauten Zustand?
- Stimmt die Belastungsrichtung, etwa parallel oder quer zur Faser, zur Lagerfuge oder zur Plattenebene?
- Passt das Prüfverfahren zum Baustoff, also direkter Zug, Spaltzug oder Biegezug?
- Ist die Verbindung stärker oder schwächer als der Baustoff selbst?
Wenn ich diese fünf Fragen sauber beantworte, wird aus einer einfachen Zugfestigkeitstabelle ein belastbares Werkzeug für Diagnose und Sanierung. Der wichtigste Gedanke bleibt trotzdem simpel: Baustoffe scheitern selten an einer einzelnen Zahl, sondern an der Kombination aus Material, Zustand und Lastfall. Wer genau dort hinschaut, trifft bei Rissen, Verstärkungen und Reparaturen deutlich bessere Entscheidungen.
