Eine Bodenplatte ist nur so gut wie der Untergrund darunter. Wenn der Boden zu locker, zu nass oder in zu dicken Lagen eingebaut ist, zeigen sich Setzungen oft erst dann, wenn der Beton längst fest ist. Der Proctor-Versuch liefert dafür den wichtigsten Referenzwert: Er zeigt, bei welchem Wassergehalt sich ein Boden am besten verdichten lässt und welche Trockendichte unter normierten Bedingungen erreichbar ist.
Für den Betonbau ist das kein Nebenthema. Es geht um Tragfähigkeit, Rissrisiko, Ebenheit und auch um Feuchtewege unter der Platte. Genau deshalb ordne ich den Proctor-Wert nie isoliert ein, sondern immer zusammen mit Ausführung, Feldprüfung und der geplanten Nutzung des Bauwerks.
Für Bodenplatten zählt nicht nur die Proctordichte, sondern der gesamte Verdichtungsnachweis
- Der Proctor-Versuch liefert den Referenzwert für maximale Trockendichte und optimalen Wassergehalt.
- In Deutschland ist dafür in der Praxis vor allem DIN 18127 maßgeblich.
- Für eine Bodenplatte ist nicht nur der Laborwert wichtig, sondern auch die Verdichtung in Lagen, die Feuchte und die Baustellenkontrolle.
- Standard- und modifizierter Proctor unterscheiden sich deutlich in der Verdichtungsenergie.
- Auf der Baustelle ergänzen Plattendruckversuch und gegebenenfalls dynamische Prüfungen den Laborbefund.
- Schlechte Verdichtung erhöht das Risiko für Setzungen, Kantenabbrüche, Risse und Feuchteprobleme.
Was der Proctor-Versuch für Bodenplatte und Betonbau wirklich aussagt
Der Proctor-Versuch ist eine Laborprüfung für Erdbaustoffe. Ich nutze ihn als Referenz, um zu verstehen, wie sich ein bestimmter Boden bei definierter Verdichtungsarbeit verhält. Aus der Probe wird die Beziehung zwischen Wassergehalt und Trockendichte ermittelt. Das Maximum dieser Beziehung ist die Proctordichte, dazu kommt der optimale Wassergehalt.
Praktisch heißt das: Der Versuch beantwortet nicht die Frage, ob ein Boden „gut“ oder „schlecht“ ist, sondern ob er für genau diese Zusammensetzung unter geeigneten Bedingungen ausreichend verdichtbar ist. Für eine Bodenplatte ist das wichtig, weil ein gut aussehender Planum an der Oberfläche trotzdem weich bleiben kann, wenn die Schichten darunter nicht sauber aufgebaut wurden.
Der Vergleichswert auf der Baustelle ist der Verdichtungsgrad DPr. Vereinfacht gesagt wird die im Feld gemessene Trockendichte mit der Proctordichte aus dem Labor verglichen. Der Zusammenhang ist einfach, aber entscheidend: Nur wenn Feld- und Laborwert zusammenpassen, ist die Verdichtung belastbar belegt.
- Er zeigt die Verdichtbarkeit des Materials.
- Er liefert einen Zielwert für die Baustellenkontrolle.
- Er ersetzt keine Tragfähigkeitsprüfung des fertigen Untergrunds.
Genau an diesem Punkt trenne ich Laborreferenz und reale Baupraxis sauber voneinander. Wie der Laborwert entsteht, ist die nächste Frage, und die ist für die Beurteilung auf der Baustelle ausgesprochen nützlich.
So entsteht die Proctorkurve im Labor

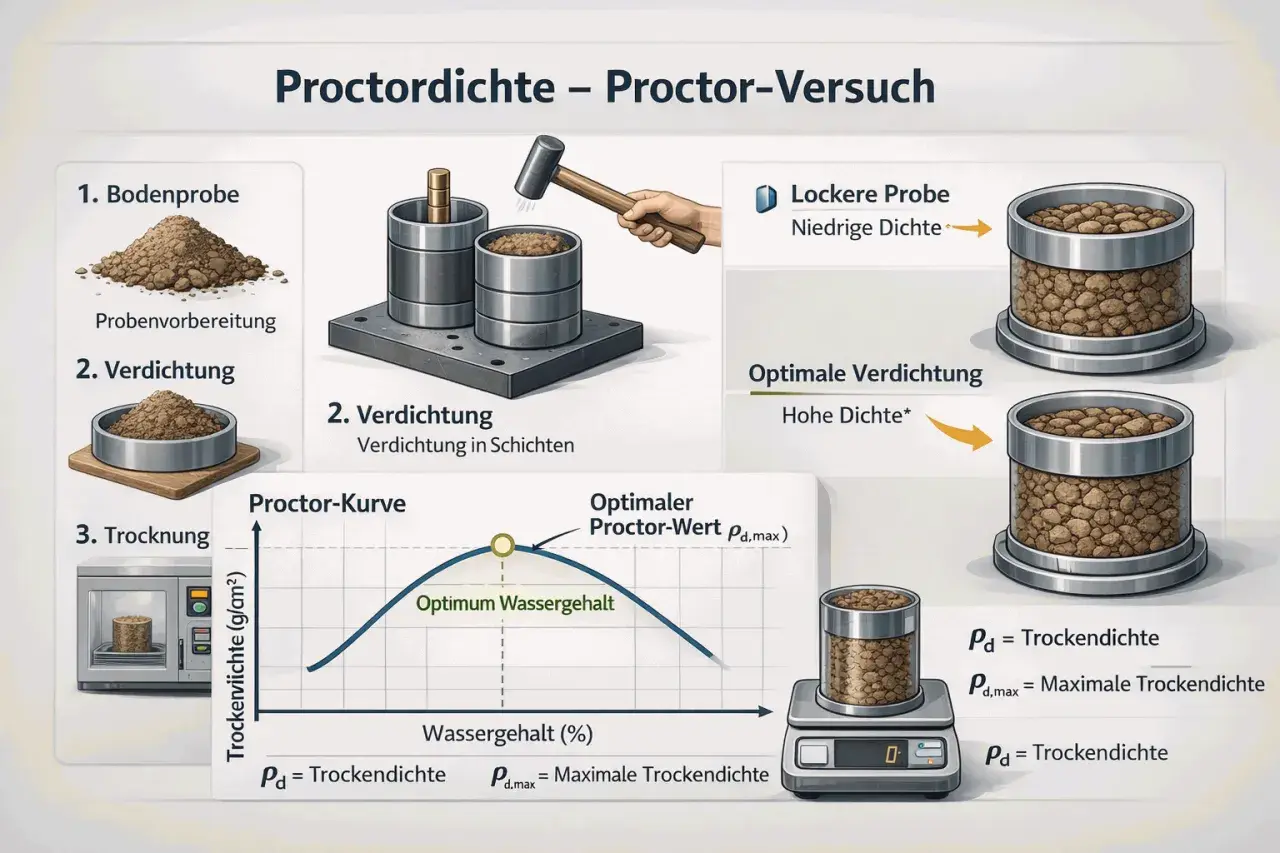

Im Labor wird derselbe Boden mit mehreren Wassergehalten verdichtet. Anschließend werden die Trockendichten bestimmt und als Kurve dargestellt. Diese Kurve steigt zunächst an, erreicht ein Maximum und fällt bei weiter steigendem Wassergehalt wieder ab. Genau dieses Maximum ist die Referenz, mit der spätere Feldmessungen verglichen werden.
Der physikalische Hintergrund ist leicht nachvollziehbar: Ist der Boden zu trocken, lassen sich die Körner schlecht neu anordnen. Ist er zu feucht, drückt das Wasser die Feststoffe zwar zunächst beweglicher zusammen, verhindert aber bei weiterer Zugabe die dichte Lagerung. Der optimale Wassergehalt liegt dazwischen.
Lesen Sie auch: Risse in der Bodenplatte Altbau - Harmlos oder Gefahr?
Standard- und modifizierter Proctor im Vergleich
In der Praxis begegnen mir vor allem zwei Varianten. Sie unterscheiden sich in der Verdichtungsenergie und damit in der Aussage für das jeweilige Projekt. Der modifizierte Proctor ist strenger, aber nicht automatisch „besser“ - er passt einfach zu stärker beanspruchten Konstruktionen.
| Merkmal | Standard-Proctor | Modifizierter Proctor |
|---|---|---|
| Typischer Einsatz | Normale Erd- und Gründungsarbeiten | Höhere Beanspruchung, dichterer Verdichtungsanspruch |
| Verdichtungsenergie | Geringer | Deutlich höher |
| Hammer und Fallhöhe | 2,5 kg bei 305 mm | 4,54 kg bei 457 mm |
| Erwarteter Effekt | Häufig höherer optimaler Wassergehalt, geringere Maximaldichte | Oft höhere Maximaldichte, tendenziell niedrigerer optimaler Wassergehalt |
| Meine Einordnung | Guter Referenzwert für viele übliche Untergründe | Sinnvoll, wenn das Projekt höhere Anforderungen an die Verdichtung stellt |
Der entscheidende Punkt ist nicht die Variante an sich, sondern die richtige Festlegung für das Projekt. Wenn in den Unterlagen nicht klar steht, welcher Referenzwert gilt, ist das ein Risiko. Dann wird auf der Baustelle schnell mit Zahlen gearbeitet, die zwar plausibel klingen, aber nicht zum Boden und zur Nutzung passen.
Damit ist die Laborseite geklärt. Interessant wird es jetzt dort, wo aus der Kurve ein praktischer Baustellenwert werden muss.
Wie ich die Ergebnisse auf der Baustelle lese
Ein Verdichtungsgrad von 100 % DPr bedeutet, dass die auf der Baustelle gemessene Trockendichte der im Labor ermittelten Proctordichte entspricht. Werte darüber sind möglich, wenn im Feld stärker verdichtet wird als im normierten Versuch. Trotzdem schaue ich nicht nur auf die Prozentzahl, sondern immer auf das Gesamtbild aus Bodenart, Feuchte und Schichtaufbau.
Gerade bei Bodenplatten sehe ich in der Praxis häufig dieselbe Falle: Ein einzelner Prozentwert wird als Qualitätsbeweis behandelt, obwohl das Material selbst heterogen ist. Ein bindiger Boden reagiert anders als Sand oder Kies, und eine dünne, gut verdichtete Oberlage sagt wenig über die darunterliegende Schicht aus.
Für die Ausführung heißt das konkret:
- Feuchte zu trocken: Das Material lässt sich nur scheinbar fest walzen, bleibt aber spröde und schlecht vernetzt.
- Feuchte zu hoch: Der Boden schmiert, verliert Tragfähigkeit und braucht oft Nacharbeit oder Austausch.
- Schichtdicke zu groß: Oben wirkt alles fest, unten bleibt die Lage weich.
- Unruhige Materialmischung: Ein gemischter Aushub führt schnell zu uneinheitlichen Ergebnissen.
Ich arbeite deshalb lieber mit dünnen, kontrollierten Lagen und prüfe früh, statt einen ganzen Bereich erst am Ende zu „retten“. Diese Denkweise führt direkt zur Frage, ob der Proctor-Wert allein überhaupt reicht, um eine Bodenplatte freizugeben.
Warum Proctor allein für eine Bodenplatte nicht reicht
Der Proctor-Versuch sagt mir, wie dicht ein Boden im Vergleich zu seinem Labormaximum sein kann. Er sagt mir aber nicht allein, wie sich der Untergrund unter Last tatsächlich verhält. Für die Freigabe einer Bodenplatte brauche ich deshalb in vielen Fällen zusätzliche Feldprüfungen.
Besonders wichtig ist der statische Plattendruckversuch nach DIN 18134. Er liefert mit EV1 und EV2 Aussagen über Verformbarkeit und Tragfähigkeit des geprüften Bereichs. Bei grobkörnigen Schichten, Schottertragschichten oder RC-Material ist das oft näher an der Praxis als nur ein Laborvergleich.
| Verfahren | Was es liefert | Wofür ich es nutze | Grenze |
|---|---|---|---|
| Proctor-Versuch | Maximale Trockendichte und optimalen Wassergehalt | Referenz für den Zielwert der Verdichtung | Keine direkte Aussage zur Tragfähigkeit vor Ort |
| Statischer Plattendruckversuch | EV1, EV2 und Verformungsverhalten | Beurteilung von Planum und Tragschicht | Reagiert auf Schichtverbund und Untergrundaufbau |
| Dynamischer Verdichtungsnachweis | Schnelle Feldkontrolle mit dynamischem Verformungsmodul | Zwischenkontrolle während des Einbaus | Oberflächennäher und weniger umfassend als der statische Nachweis |
| In-situ-Dichteprüfung | Tatsächliche Dichte im eingebauten Zustand | Abgleich mit der Laborreferenz | Zeigt nicht automatisch die gesamte Tragwirkung der Schicht |
Für eine Bodenplatte ist die Kombination aus Laborwert und Feldnachweis deshalb deutlich robuster als ein einzelner Test. Das gilt umso mehr, wenn die Fläche später Lasten aus Estrich, Trennwänden, Technik oder Punktlasten aufnehmen muss. Und genau dort entstehen auch die meisten Ausführungsfehler.
Typische Fehler, die unter einer Bodenplatte teuer werden
Die meisten Probleme entstehen nicht, weil niemand den Proctor-Versuch kennt, sondern weil die Ergebnisse falsch umgesetzt werden. Ich sehe immer wieder dieselben Schwachstellen auf Baustellen, und sie haben fast alle mit Ausführung statt mit Theorie zu tun.
- Zu dicke Einbaulagen: Das Material wird oberflächlich fest, unten bleibt es locker. Das rächt sich später als ungleichmäßige Setzung.
- Wassergehalt ignoriert: Ein zu trockener oder zu nasser Boden lässt sich nicht sinnvoll verdichten, auch wenn das Gerät laut genug arbeitet.
- Material gemischt statt getrennt: Wenn bindige und grobkörnige Anteile ungeplant vermischt werden, schwankt die Verdichtbarkeit stark.
- Randzonen vernachlässigt: Direkt an Schalung, Leitungsgräben und Kanten wird oft schlechter verdichtet als in der Fläche.
- Kein sauberer Prüfnachweis: Ohne dokumentierte Messung bleibt die Verdichtung eine Behauptung, aber kein belastbarer Nachweis.
- Feuchte Schutzschichten falsch verstanden: Eine kapillarbrechende Lage muss richtig aufgebaut sein, sonst hilft sie gegen Feuchte nur begrenzt.
Besonders kritisch ist aus meiner Sicht der letzte Punkt. Unter einer Bodenplatte geht es nicht nur um Tragfähigkeit, sondern auch um Feuchteschutz. Eine gut verdichtete Schicht ist wichtig, aber sie ersetzt weder Drainage noch eine sauber geplante kapillarbrechende Zone, wenn das Projekt das erfordert.
Wenn diese Fehler vermieden werden, ist die eigentliche Aufgabe schon fast erledigt. Es bleibt dann nur noch die Frage, wie ich eine nächste Gründung so prüfe, dass ich nicht nach Bauchgefühl arbeiten muss.
Was ich für die nächste Bodenplatte verbindlich prüfen würde
Wenn ich eine Bodenplatte fachlich sauber absichern will, gehe ich immer in derselben Reihenfolge vor. Erst wird der Boden verstanden, dann wird die Verdichtung geplant, dann wird kontrolliert. Alles andere ist riskant und am Ende meist teurer.
- Bodenart und Schichtaufbau schriftlich festlegen, bevor der Einbau startet.
- Den passenden Proctor-Referenzwert im Bodengutachten oder in den Ausführungsunterlagen benennen lassen.
- Die geforderte Verdichtung je Lage definieren, statt nur einen Endwert für die ganze Fläche zu nennen.
- Den Einbau in dünnen Schichten ausführen und den Wassergehalt laufend kontrollieren.
- Zusätzlich zum Laborwert einen Feldnachweis einplanen, bei grobkörnigen Schichten oft mit Plattendruckversuch.
- Alle Messwerte, Wetterbedingungen und Nacharbeiten dokumentieren, bevor der Beton kommt.
Wenn Feuchte ein Thema ist, denke ich außerdem an die gesamte Gründungszone und nicht nur an den Boden selbst. Eine kapillarbrechende Schicht, ein sauber geplanter Unterbau und die richtige Verdichtung gehören für mich zusammen. Genau dort entscheidet sich, ob die Bodenplatte später ruhig liegt oder unnötig arbeitet.
Am Ende ist der Proctor-Wert kein dekorativer Laborwert, sondern der Startpunkt für eine verlässliche Gründung. Wer ihn sauber mit der Baustellenrealität verbindet, reduziert Setzungen, schützt die Konstruktion besser gegen Feuchte und schafft die deutlich solidere Basis für den gesamten Betonbau.
