Brückenquerschnitte entscheiden über Tragfähigkeit, Bauhöhe, Wartung und Lebensdauer. Im Betonbau zeigt sich schnell, ob eine Lösung nur rechnerisch funktioniert oder auch dauerhaft trocken, inspizierbar und sanierbar bleibt. Ich gehe hier vor allem auf die Rolle der Bodenplatte bei Kasten- und Trogquerschnitten ein, weil dort viele Schäden beginnen und viele Fehlentscheidungen sichtbar werden.
Die wichtigsten Punkte auf einen Blick
- Für Betonbrücken werden in der Praxis vor allem Plattenbalken, Kastenquerschnitte und Trogquerschnitte eingesetzt.
- Die Bodenplatte ist ein tragendes Bauteil und kein bloßer Abschluss nach unten.
- In Deutschland sind heute die aktualisierte DIN-1045-Reihe, die Eurocodes mit Nationalen Anhängen und bei Straßenbrücken die ZTV-ING maßgeblich.
- Typische Schäden sind Risse, Leckagen, Chlorideintrag, Rostfahnen und Abplatzungen.
- Eine gute Diagnose verbindet Sichtprüfung, Messung, Probenahme und statische Bewertung.

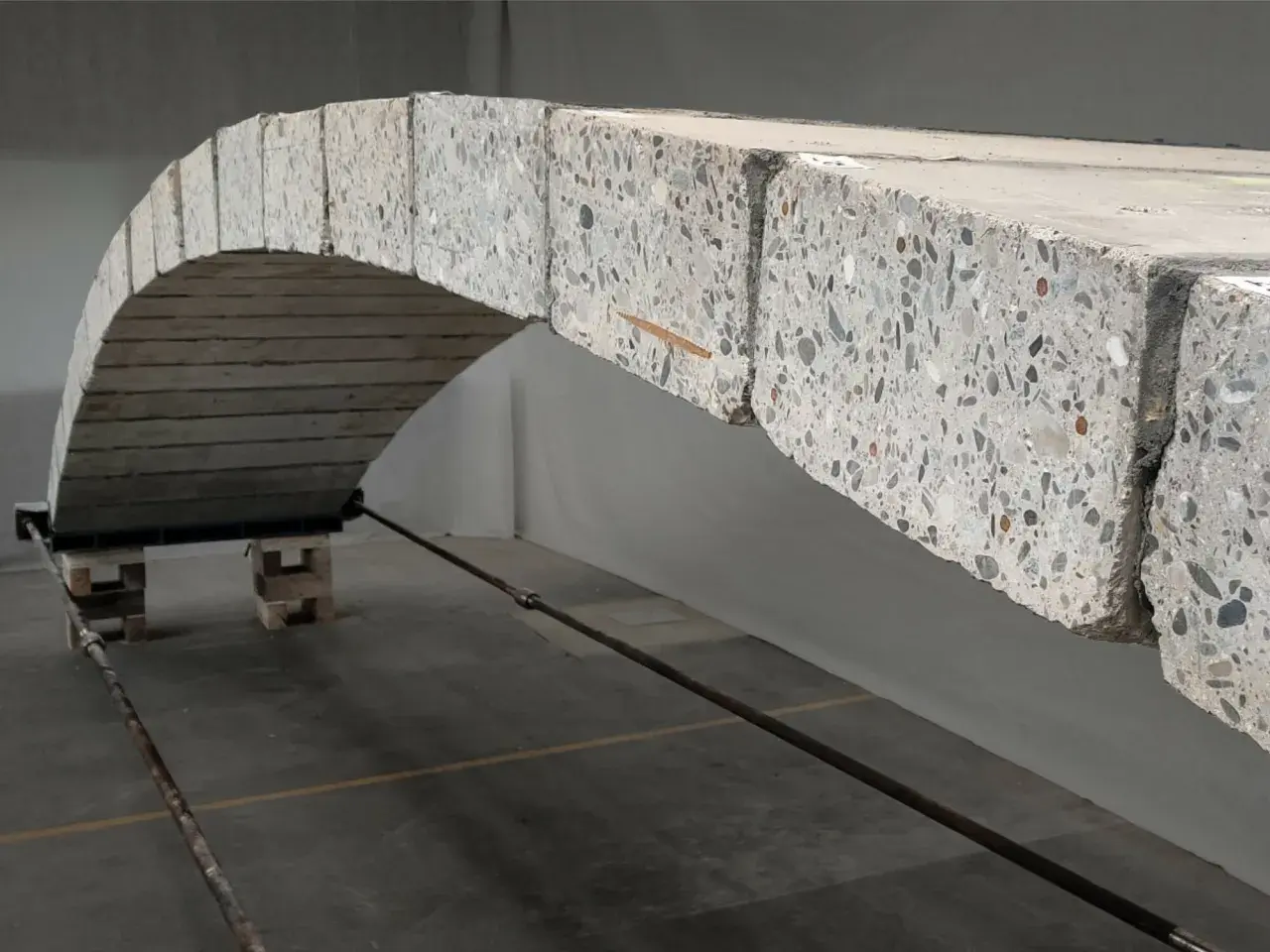

Welche Querschnittsformen sich im Betonbau durchgesetzt haben
In der Praxis landet man meist bei einer Entscheidung zwischen einem offenen Plattenbalken und einem geschlossenen Kastenquerschnitt. Der offene Querschnitt ist einfacher zu bauen und oft wirtschaftlich, der geschlossene Querschnitt spielt seine Stärken bei Torsion, Krümmung und knapper Bauhöhe aus. Genau deshalb sind Geometrie und spätere Unterhaltung so eng miteinander verknüpft.
| Querschnittsform | Typischer Einsatz | Stärken | Grenzen | Was das für die Bodenplatte heißt |
|---|---|---|---|---|
| Plattenbalken | Gerade Brücken, mittlere Spannweiten, klare Bauabläufe | Einfacher Schalungs- und Bewehrungsaufbau, gut beherrschbar | Weniger torsionssteif, bei Krümmung schneller empfindlich | Die Platte liegt oben als Fahrbahnplatte; nach unten ist der Querschnitt offen |
| Kastenquerschnitt | Krümmungen, größere Spannweiten, schlanke Bauhöhen | Sehr hohe Torsionssteifigkeit, gute Lastverteilung, kompakte Form | Aufwendigere Schalung, schwieriger zu inspizieren und zu warten | Die untere Platte schließt den Kasten und ist statisch mitentscheidend |
| Trogquerschnitt | U-förmige Lösungen, Einbindung in Gelände oder Lärmschutz | Gute Führung der Lasten, klare Geometrie für Randbereiche | Empfindlich bei Wasserführung und Anschlüssen | Die Bodenplatte übernimmt zusammen mit den Wänden einen großen Teil der Tragwirkung |
| Vollwandträger | Kleine bis mittlere Überbauten, robuste Standardlösung | Übersichtlich, robust, gut für viele Regelfälle | Weniger schlank, bei besonderen Geometrien rasch schwerfälliger | Eine echte Bodenplatte gibt es hier oft nicht; die Lasten laufen anders durch den Querschnitt |
Welche Aufgabe die Bodenplatte im Tragwerk wirklich übernimmt
Mit Bodenplatte meine ich hier die untere Platte eines Kasten- oder Trogquerschnitts, nicht die Fundamentplatte eines Gebäudes. Diese Unterscheidung ist wichtig, weil die Bauteile völlig anders beansprucht werden. Im Brückenbau ist die Bodenplatte häufig ein aktives Tragglied, das den Querschnitt schließt, Kräfte verteilt und die Stege miteinander koppelt.
Für die Statik übernimmt sie mehrere Aufgaben gleichzeitig:
- Sie trägt Druck- und Zuganteile aus Biegung und unterstützt die Querschnittswirkung.
- Sie hilft, Torsion aufzunehmen, also Verdrehungen aus Kurvenlage, exzentrischer Belastung oder ungleichmäßiger Verkehrslast.
- Sie verteilt örtliche Lasten aus Lagern, Querkonstruktionen oder Einleitungen der Vorspannung.
- Sie stabilisiert den geschlossenen Querschnitt und reduziert unerwünschte Verformungen.
In mittleren Spannweiten liegt die Dicke einer solchen Platte oft grob im Bereich von 20 bis 40 cm, bei stärker beanspruchten oder vorgespannte geprägten Systemen auch darüber. Das ist keine starre Regel, aber eine brauchbare Orientierung. Zu dünn wird die Platte rissanfällig und bewehrungsintensiv, zu dick steigt das Eigengewicht und mit ihm die Zwangsbeanspruchung aus Schwinden und Temperatur.
Ein Punkt, der in Entwurfsbesprechungen gern unterschätzt wird, ist die Querrichtung. Bei breiten Fahrbahnplatten oder stark auskragenden Bereichen wird die Platte schnell zum maßgebenden Bauteil. Für zweistegige Plattenbalken gilt in der Fachpraxis oft, dass schlaff bewehrte Fahrbahnplatten bis rund 13 m Breite noch gut beherrschbar sind; darüber wird Quervorspannung oder eine zusätzliche Trägeranordnung deutlich interessanter. Genau an dieser Stelle entscheidet sich, ob der Querschnitt später ruhig bleibt oder schon bei normalen Lastwechseln unnötig arbeitet.
Damit ist der Weg frei für die formalen Vorgaben: Erst wenn Tragwirkung und Geometrie sauber zusammenspielen, kann das Regelwerk die Detailqualität wirklich absichern.
Welche Vorgaben in Deutschland heute zählen
Für Planung und Ausführung sind aktuell vor allem die aktualisierte DIN-1045-Reihe, die Eurocodes mit ihren Nationalen Anhängen und bei Straßenbrücken die ZTV-ING relevant. Die DIN-1045-Fassung von 2023 bindet die Betonbauqualität stärker in Planung, Baustoff und Ausführung ein, was bei Brücken besonders an den Details spürbar wird.
Für die Praxis heißt das vor allem:
- Betonqualität und Ausführung müssen zusammen gedacht werden, nicht nacheinander.
- Expositionsbedingungen wie Frost-Tau-Wechsel und Tausalzeintrag müssen früh berücksichtigt werden, weil sie die Dauerhaftigkeit stark prägen.
- Betondeckung, Rissbreitenbegrenzung und saubere Nachbehandlung sind keine Nebensachen, sondern Lebensdauerfaktoren.
- Abdichtung und Entwässerung müssen Wasser konsequent aus dem Querschnitt fernhalten.
- Der Querschnitt sollte so geplant werden, dass spätere Prüfung und Instandhaltung realistisch möglich bleiben.
Gerade bei öffentlichen Brücken kommt noch ein zweiter Punkt hinzu: Die Bauwerksprüfung nach DIN 1076 läuft in einem festen System, die Hauptprüfung ist im Regelfall alle sechs Jahre fällig. Wer bei der Planung keine vernünftigen Zugänge, Öffnungen oder Prüfmöglichkeiten vorsieht, bezahlt das später fast immer doppelt. Aus meiner Sicht ist das einer der häufigsten Denkfehler im Betonbau überhaupt. Und genau daraus entstehen viele der typischen Schäden, die ich im nächsten Abschnitt zusammenfasse.
Welche Schäden an Querschnitten ich in der Praxis am häufigsten sehe
Das Schadensbild folgt meist einer einfachen Kette: Wasser findet einen Weg, Chloride oder Kohlendioxid folgen, Bewehrung beginnt zu korrodieren, der Beton platzt schließlich ab. Nicht jeder Riss ist sofort kritisch, aber Wasser plus Salz macht aus kleinen Auffälligkeiten schnell ein dauerhaftes Problem.
| Schadensbild | Wahrscheinliche Ursache | Was es bedeutet | Erste Reaktion |
|---|---|---|---|
| Feuchte Streifen an der Unterseite | Undichte Abdichtung, defekte Fugen, mangelnde Entwässerung | Oft der erste Hinweis auf ein Wasserproblem im System | Wasserweg finden, Entwässerung und Abdichtung prüfen |
| Längsrisse in Platte oder Steg | Zwang aus Schwinden, Temperatur, Torsion oder unruhige Lagerung | Kann harmlos wirken, wird mit Feuchtigkeit aber schnell relevant | Rissbreite, Verlauf und Veränderung dokumentieren |
| Rostfahnen und Abplatzungen | Bewehrungskorrosion durch Chloride oder Carbonatisierung | Meist schon ein fortgeschrittener Schaden | Beton öffnen, Bewehrung und Haftverbund prüfen |
| Schubrisse in Auflagernähe | Hohe Querkraft, Lastumlagerung, lokale Verformungen | Statik kann betroffen sein | Statische Nachrechnung und Tragfähigkeitsbewertung |
| Hohlklang oder delaminierte Bereiche | Abgelöste Betondeckung, Frost, Korrosion, Hohlstellen | Vorwarnstufe für Abplatzungen | Abklopfen, Öffnung anlegen, Instandsetzung planen |
Bei geschlossenen Kastenquerschnitten kommt ein oft unterschätzter Punkt hinzu: Kondensat im Inneren. Wenn der Querschnitt schlecht belüftet ist, entstehen dort Schäden, die außen lange unsichtbar bleiben. Deshalb prüfe ich nie nur die sichtbare Betonoberfläche, sondern immer auch Entwässerung, Fugen, Innenraumklima und mögliche Leckagepunkte. Genau daraus ergibt sich dann die eigentliche Bauwerksdiagnose.
Wie ich eine belastbare Bauwerksdiagnose aufbaue
Die Bauwerksdiagnose darf nicht bei der Sichtprüfung stehen bleiben. Sie muss erklären, warum ein Schaden entstanden ist und ob er lokal, systemisch oder statisch relevant ist. Bei Brücken mache ich das in einer klaren Reihenfolge, sonst verliert man sich schnell in Einzelbefunden.
- Ich dokumentiere den Querschnitt vollständig, also Geometrie, Fugen, Entwässerung, Lager, Anschlüsse und sichtbare Schäden.
- Ich messe Rissbreiten, betrachte den Rissverlauf und prüfe, ob sich das Bild mit Temperatur oder Feuchte verändert.
- Ich untersuche die Betondeckung, den Hohlklang und die Feuchteverteilung, vor allem an Bodenplatte, Stegen und Übergängen.
- Ich ergänze das durch Materialuntersuchungen wie Karbonatisierungstiefe, Chloridprofile und gegebenenfalls Kernbohrungen.
- Ich bewerte die Tragreserve statisch und entscheide erst danach über Sanierung, Verstärkung oder Teilersatz.
Im Alltag bewährt sich ein einfacher Grundsatz: Erst Wasser stoppen, dann Beton reparieren, erst danach die Oberfläche schließen. Wer diese Reihenfolge umdreht, saniert oft nur den sichtbaren Zustand und lässt die Ursache unangetastet. Bei Krümmung, schmaler Bauhöhe oder Verdacht auf Torsionsprobleme schaue ich außerdem besonders genau auf Verdrehungen und ungleichmäßige Verformungen, weil dort die Schäden gern asymmetrisch auftreten. Wenn diese Kette sauber ist, wird aus einer Reparatur ein tragfähiges Konzept.
Wann Sanierung reicht und wann ich stärker eingreifen würde
Am Ende entscheidet nicht die Optik, sondern die Kombination aus Schadensursache, Fortschritt und Resttragfähigkeit. Kleine Risse oder lokale Abplatzungen sind noch keine Katastrophe, wenn Abdichtung, Entwässerung und Bewehrungslage stimmen. Kritisch wird es, wenn Schäden wiederkehren, sich ausbreiten oder in tragenden Bereichen sitzen.
- Wenn vor allem Abdichtung, Fugen oder Entwässerung versagen, reicht oft eine gezielte Instandsetzung des Systems.
- Wenn die Schädigung lokal ist und der Tragquerschnitt kaum verloren ging, kommen Rissinjektion, Reprofilierung und Oberflächenschutz in Frage.
- Wenn Chloride weit vorgedrungen sind oder die Bewehrung schon deutlich angegriffen ist, muss die Sanierung tiefer ansetzen.
- Wenn die Bodenplatte im Auflagerbereich oder an Anschlusszonen sichtbar geschwächt ist, braucht es fast immer eine statische Neubewertung.
Ich verlasse mich dabei auf keine Einzelmaßnahme als Allheilmittel. Eine Brücke bleibt ein System aus Form, Material, Wasserführung und Nutzung. Wer Querschnitt, Bodenplatte und Entwässerung gemeinsam denkt, erkennt Probleme früher und vermeidet die teuren Folgeschäden, die aus einem kleinen Leck schnell ein großes Erhaltungsprojekt machen.
