Bitumen wird im Alltag oft über seine Wärmebeständigkeit beurteilt, aber der umgangssprachliche Ausdruck bitumen schmelzpunkt führt schnell in die Irre. Fachlich geht es um den Erweichungspunkt, also darum, ab wann das Material unter Last weicher wird, Form verliert und in der Praxis kritisch werden kann. Ich ordne hier die relevante Temperatur ein, zeige die Normprüfung und erkläre, was die Zahl für Straßenbau, Dachabdichtung und Feuchtigkeitsschutz wirklich bedeutet.
Die wichtigsten Punkte auf einen Blick
- Bitumen hat keinen scharfen Schmelzpunkt, sondern ein temperaturabhängiges Erweichungsverhalten.
- Die maßgebliche Prüfung ist das Ring-und-Kugel-Verfahren nach EN 1427.
- Straßenbaubitumen nach EN 12591 liegen je nach Sorte typischerweise bei 35 bis 63 °C.
- Ein höherer Erweichungspunkt bedeutet meist mehr Warmstandfestigkeit, aber nicht automatisch die beste Gesamtqualität.
- Bei Abdichtungen zählen zusätzlich Kälteverhalten, Alterung und die richtige Verarbeitungstemperatur.
Was der Erweichungspunkt bei Bitumen wirklich sagt
Bitumen ist thermoplastisch: Es wird mit steigender Temperatur weicher und bei sinkender Temperatur wieder fester. Genau deshalb lässt sich kein einzelner, sauberer Schmelzwert angeben wie bei einem reinen Kristallstoff. Für die Praxis heißt das: Der Erweichungspunkt beschreibt einen Vergleichszustand unter normierten Bedingungen, nicht die Temperatur, bei der Bitumen plötzlich flüssig wird.
Ich trenne diese beiden Ebenen bewusst, weil sonst schnell falsche Schlüsse entstehen. Wer nur auf eine Zahl schaut, übersieht leicht, dass ein höherer Erweichungspunkt zwar gegen Fließen bei Wärme hilft, aber gleichzeitig das Tieftemperaturverhalten verschlechtern kann. Bei bitumenhaltigen Baustoffen muss man deshalb immer das ganze Temperaturfenster sehen, nicht nur den oberen Rand.
Im nächsten Schritt lohnt sich der Blick auf die Prüfmethode, denn genau dort wird aus einer weichen Materialeigenschaft eine vergleichbare Kennzahl.
Wie der Wert nach Ring und Kugel bestimmt wird

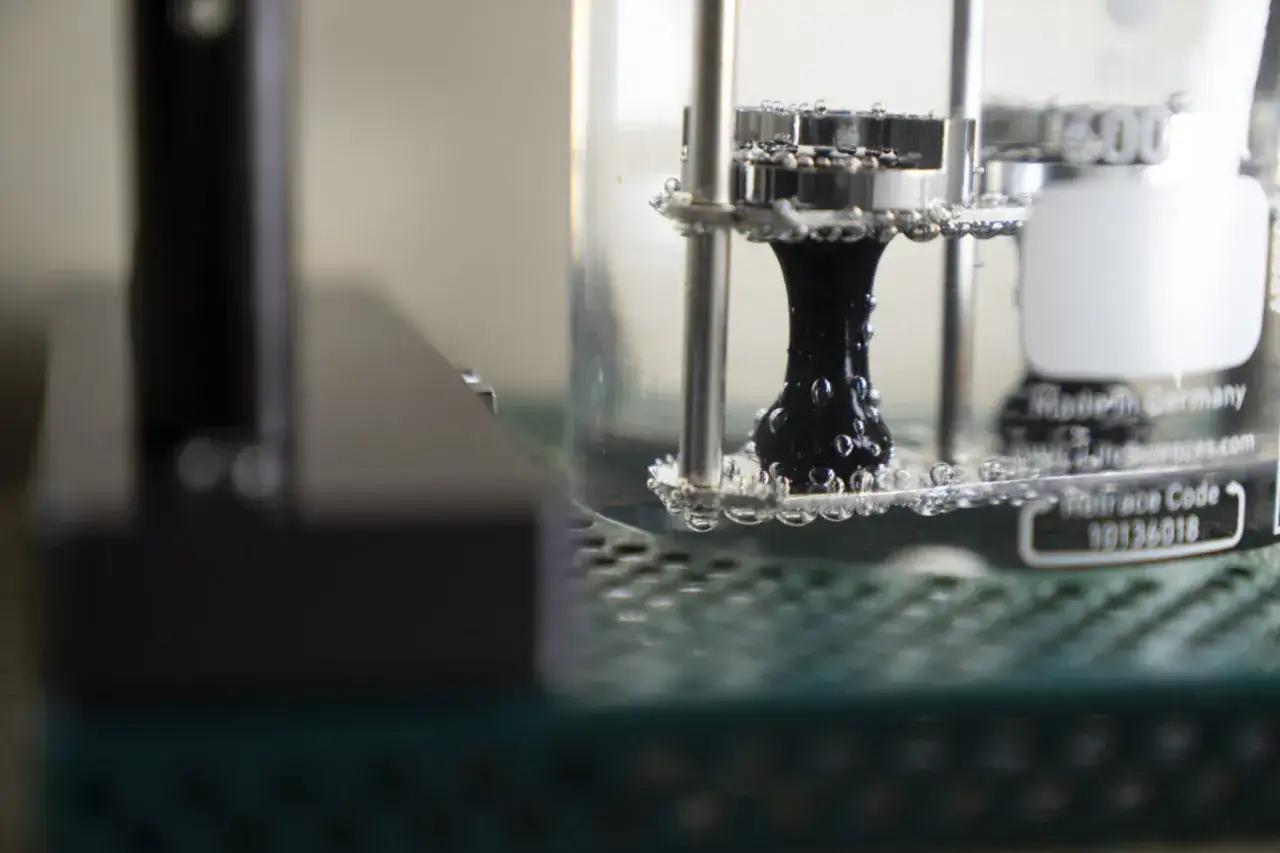

Die in Europa übliche Prüfung läuft nach EN 1427, dem Ring-und-Kugel-Verfahren. Vereinfacht gesagt wird Bitumen in Messringe eingebracht, mit einer Stahlkugel belastet und in einem kontrolliert erwärmten Bad geprüft, bis das Material eine definierte Durchbiegung zeigt. Der gemessene Temperaturwert ist dann der Erweichungspunkt.
- Die Probe wird in Normringe eingefüllt und vorbereitet.
- Eine Stahlkugel belastet die Bitumenschicht.
- Das Bad wird gleichmäßig erwärmt.
- Erreicht die Probe die definierte Absenkung von 25,4 mm, wird die Temperatur notiert.

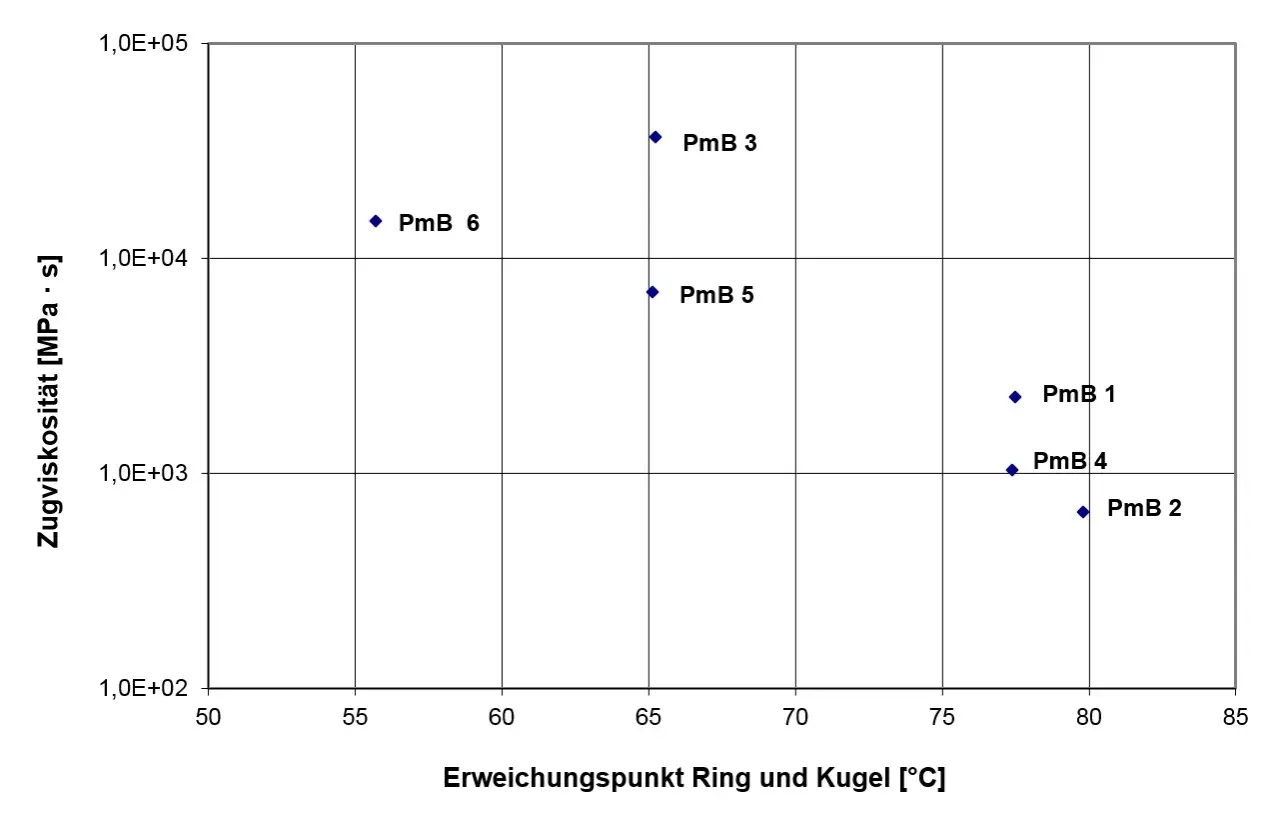

Das klingt simpel, ist aber methodisch wichtig: Die Prüfung erfasst nicht ein spontanes Schmelzen, sondern das Verhalten unter Wärme und Last. Darum eignet sich der Wert gut für Vergleich und Klassifizierung, besonders bei klassischen Straßenbaubitumen. Für polymermodifizierte Bindemittel ist er nützlich, aber nicht allein ausreichend; dort schaue ich zusätzlich auf weitere Kennwerte, weil die einfache Temperaturzahl das Verhalten nur teilweise abbildet.
Wer diese Prüfung versteht, kann auch die Normwerte in der Tabelle richtig lesen.
Welche Bereiche für Straßenbaubitumen typisch sind
In der Norm EN 12591 sind die gängigen Straßenbaubitumen über Penetration und Erweichungspunkt beschrieben. Je härter das Bitumen, desto niedriger ist die Penetration und desto höher liegt meist auch der Erweichungspunkt. Für die Praxis ist das die einfachste Faustregel, um Sorten einzuordnen.
| Sorte | Penetration bei 25 °C | Erweichungspunkt | Typische Einordnung |
|---|---|---|---|
| 20/30 | 20-30 | 55-63 °C | sehr hart, hohe Warmstandfestigkeit |
| 30/45 | 30-45 | 52-60 °C | hart, für höhere Wärmebeanspruchung |
| 35/50 | 35-50 | 50-58 °C | mittlerer bis harter Bereich |
| 40/60 | 40-60 | 48-56 °C | ausgewogener Standardbereich |
| 50/70 | 50-70 | 46-54 °C | häufiger Einsatzbereich |
| 70/100 | 70-100 | 43-51 °C | weicher, leichter zu verarbeiten |
| 100/150 | 100-150 | 39-47 °C | weicher, geringere Warmreserve |
| 160/220 | 160-220 | 35-43 °C | sehr weich, geringe Warmstandfestigkeit |
Für mich ist diese Staffelung der Kern der Sache: Die Zahl steigt nicht isoliert, sondern zusammen mit der gesamten Konsistenz des Bindemittels. Genau deshalb reicht ein einzelner Vergleichswert nie für die Materialwahl aus; man muss immer auch wissen, wie sich das Bitumen unter realen Temperaturwechseln verhält.
Warum Alterung und Modifikation den Wert verschieben
Alterung durch Wärme und Sauerstoff
Bitumen altert beim Lagern und Verarbeiten. Durch Wärme und Sauerstoff wird das Bindemittel meist härter, der Erweichungspunkt steigt und die Oberfläche kann spröder wirken. Das ist kein rein theoretisches Laborproblem, sondern ein echtes Baustellenrisiko, wenn Material zu lange zu heiß gehalten oder unnötig oft aufgeheizt wird.
Modifizierte und oxidierte Bitumina
Polymermodifizierte Bitumina und oxidierte Produkte verschieben das Verhalten bewusst. Ein höherer Erweichungspunkt kann gewollt sein, etwa wenn Abdichtungen im Sommer nicht kriechen dürfen oder wenn Dachbahnen hohe Oberflächentemperaturen aushalten müssen. Gleichzeitig gilt: Mehr Wärmebeständigkeit kostet oft etwas Kälteflexibilität. Genau hier trennt sich gute Materialwahl von bloßer Zahlenfixierung.
Lesen Sie auch: Basalt als Baustoff – Eigenschaften, Einsatz & Vergleich
Warum ein höherer Wert nicht automatisch besser ist
Ein sehr hoher Erweichungspunkt klingt erst einmal attraktiv, ist aber nicht pauschal die beste Lösung. Für eine belastbare Bewertung brauche ich immer auch den Fraass-Brechpunkt, die Penetration und bei klassischen Bindemitteln oft den Penetrationsindex. Der liegt bei vielen konventionellen Straßenbaubitumen grob zwischen -1,5 und +0,7; für polymermodifizierte Systeme ist er nur eingeschränkt aussagekräftig. Ich würde deshalb nie ein Produkt nur nach „je höher, desto besser“ auswählen.
Der praktische Nutzen dieser Einordnung zeigt sich besonders bei Lagerung und Verarbeitung, denn dort entscheidet die Temperaturführung über Qualität und Sicherheit.
Was die Temperatur in Lagerung, Verarbeitung und Abdichtung bedeutet
Bei Penetrationsbitumen gibt Eurobitume für die Lagerung je nach Sorte konkrete Temperaturbereiche an. Für kurzfristige Lagerung liegen viele gängige Sorten etwa bei 115 bis 130 °C, für längere Lagerung deutlich darunter. Das ist sinnvoll, weil unnötig hohe Temperaturen die Alterung beschleunigen und zu lokalen Überhitzungen führen können.
| Sorte | Kurzfristig | Mittel- und langfristig |
|---|---|---|
| 20/30 | 130 °C | 90 °C |
| 35/50 | 125 °C | 85 °C |
| 40/60 | 120 °C | 80 °C |
| 50/70 | 120 °C | 80 °C |
| 70/100 | 115 °C | 75 °C |
| 100/150 | 115 °C | 70 °C |
| 160/220 | 115 °C | 65 °C |
Für Abdichtungen und Feuchtigkeitsschutz ist das besonders relevant. Auf dem Dach zählt die Formstabilität unter Sommerhitze, im Keller oder bei Anschlüssen zählt eher, dass das System nicht spröde wird und sauber haftet. Darum prüfe ich immer die komplette Materialkombination: Erweichungspunkt, Tieftemperaturverhalten, Verarbeitungstemperatur und die geplante Belastung im Bauteil.
Wichtig ist auch die Abgrenzung zum Flammpunkt. Der liegt bei Straßenbaubitumen deutlich höher und ist eine Sicherheitskennzahl, aber kein Zielwert für die Verarbeitung. Je sauberer die Temperatur geführt wird, desto besser bleibt das Bindemittel in Form und desto stabiler funktioniert die Abdichtung über die Zeit.
Welche Kennwerte ich neben dem Erweichungspunkt zuerst prüfe
Wenn ich Bitumen fachlich sauber bewerte, schaue ich nie nur auf eine einzelne Zahl. Für eine belastbare Entscheidung brauche ich mindestens vier Kennwerte zusammen:
- Erweichungspunkt für das Verhalten bei Wärme
- Fraass-Brechpunkt für das Verhalten bei Kälte
- Penetration für die Konsistenz bei 25 °C
- Alterungsbeständigkeit für die Frage, wie schnell das Material im Betrieb härter wird
Genau diese Kombination schützt vor falschen Erwartungen. Ein Bitumen kann in der Prüfung gut aussehen und trotzdem im Bauteil ungeeignet sein, wenn das Temperaturfenster nicht zur Anwendung passt. Wer also Dach, Fundament oder Straßenoberbau bewertet, sollte den Erweichungspunkt immer als Teil eines Systems lesen und nicht als isolierte Qualitätsnote.
Wenn die Anwendung bereits feststeht, ist mein pragmatischer Weg simpel: erst Einsatzbereich, dann Norm, dann Temperaturfenster. So vermeidet man, dass ein guter Laborwert am Bauteil vorbei bewertet wird.
