Der Elastizitätsmodul zeigt in einer einzigen Zahl, wie steif ein Baustoff reagiert, wenn er belastet wird. Für die Baupraxis ist das mehr als eine Theoriegröße: Er beeinflusst Verformungen, Rissbildung, Tragverhalten und die Frage, ob ein Material im Bestand noch zu dem passt, was statisch erwartet wird. In diesem Artikel zeige ich, wie man den E-Modul sauber berechnet, welche Richtwerte für typische Baustoffe gelten und woran man erkennt, wenn ein Messwert in der Sanierung nicht zum restlichen Bild passt.
Die wichtigsten Punkte auf einen Blick
- E-Modul ist das Verhältnis von Spannung zu Dehnung im linear-elastischen Bereich.
- Die Grundformel lautet E = σ / ε beziehungsweise E = (F / A) / (ΔL / L0).
- Die Einheit ist in der Praxis meist N/mm² oder MPa, oft auch GPa.
- Stahl liegt grob bei 210 GPa, Beton meist bei 20 bis 40 GPa, Holz längs zur Faser bei 10 bis 20 GPa.
- Feuchte, Temperatur, Risse, Alter und Belastungsrichtung können den Wert im Bestand deutlich verschieben.
- Für Sanierung und Bauwerksdiagnose zählt nicht nur der Tabellenwert, sondern vor allem der tatsächliche Zustand des Materials.
Was der E-Modul bei Baustoffen wirklich beschreibt
Ich trenne bei diesem Thema immer zwei Dinge sauber: Steifigkeit und Festigkeit. Ein Baustoff mit hohem E-Modul verformt sich unter Last nur wenig, ein Baustoff mit niedrigerem E-Modul deutlich mehr. Das sagt aber noch nicht, wann er bricht. Stahl ist zum Beispiel sehr steif, Beton deutlich nachgiebiger, und Holz verhält sich zusätzlich je nach Faserrichtung stark unterschiedlich.
Für die Bauwerksdiagnose ist genau das wichtig. Ein Bauteil kann formal noch tragfähig sein und trotzdem zu weich geworden sein, etwa durch Risse, Feuchte oder Alterung. Dann steigen Durchbiegungen, Anschlussbereiche arbeiten stärker, und in der Folge entstehen oft neue Schadensbilder. Der E-Modul ist deshalb kein abstrakter Laborwert, sondern ein direkter Hinweis darauf, wie sich ein Material im Bauwerk benimmt. Wenn das Prinzip klar ist, lässt sich der Wert auch sauber aus Messdaten herleiten.
So rechne ich den E-Modul aus Spannung und Dehnung

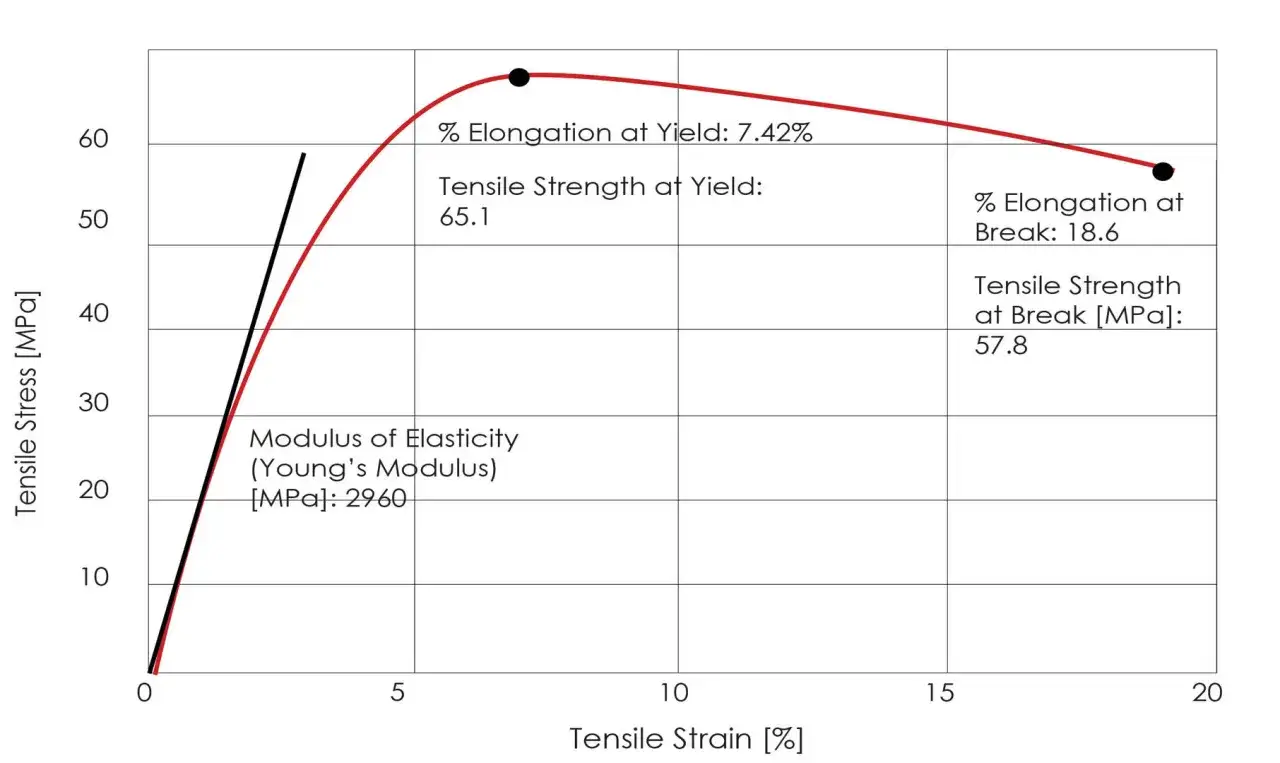

Die Grundformel ist schlicht: E = σ / ε. Dabei ist die Spannung σ = F / A und die Dehnung ε = ΔL / L0. In einer praktischen Rechnung bedeutet das: Ich setze die wirkende Kraft ins Verhältnis zur Querschnittsfläche, bestimme die relative Längenänderung und bilde daraus den Quotienten. Wichtig ist, dass die Belastung im linear-elastischen Bereich liegt, also dort, wo Spannung und Dehnung noch proportional zueinander sind.
Die Einheiten muss man dabei konsequent führen. Rechnet man mit Newton und Quadratmillimetern, erhält man N/mm²; das ist identisch mit MPa. Für größere Werte ist GPa üblich. 1 GPa entspricht 1.000 MPa. Wer hier unsauber umrechnet, bekommt schnell Zahlen, die zwar plausibel aussehen, aber fachlich wertlos sind.
- Belastungsart festlegen: Zug, Druck oder Biegung, aber immer im elastischen Bereich.
- Ausgangslänge L0 und Querschnittsfläche A sauber erfassen.
- Kraft F in Spannung σ umrechnen.
- Verlängerung ΔL auf die Ausgangslänge beziehen und die Dehnung ε bilden.
- Spannung durch Dehnung teilen und die Einheit prüfen.
Ein einfaches Beispiel macht das greifbar: Ein Stahlstab mit L0 = 2.000 mm, A = 500 mm² und F = 100 kN erfährt eine Längenänderung von 2,0 mm. Daraus ergibt sich eine Spannung von 200 N/mm² und eine Dehnung von 0,001. Der E-Modul beträgt dann 200.000 N/mm², also 200 GPa. Das liegt genau in der Größenordnung, die man für Baustahl erwartet. Bei Beton würde dieselbe Spannung schon zu einer ganz anderen Verformung führen, und genau daran sieht man, wie stark sich Baustoffe unterscheiden.
Damit sind die Rechenschritte klar, aber im Baualltag braucht man noch ein Gefühl dafür, welche Werte für typische Materialien überhaupt realistisch sind.
Typische Werte für gängige Baustoffe
Ich arbeite bei Baustoffen fast immer mit Richtwerten, bevor ich einen konkreten Prüfwert heranziehe. Das hilft bei der Einordnung, ersetzt aber nie die Materialprüfung oder die Herstellerangabe. Gerade im Bestand sind die Streuungen groß. Bei Holz, Beton und Mauerwerk entscheidet nicht nur der Stoff selbst, sondern auch Feuchte, Gefüge, Rohdichte und Belastungsrichtung.
| Baustoff | Typischer E-Modul | Was das in der Praxis bedeutet |
|---|---|---|
| Baustahl | ca. 210 GPa | Sehr steif, deshalb bei schlanken Tragwerken gut kalkulierbar. |
| Edelstahl | ca. 200 GPa | Ähnliche Steifigkeit wie Baustahl, aber andere Festigkeits- und Korrosionseigenschaften. |
| Beton | ca. 20 bis 40 GPa | Stark abhängig von Festigkeit, Zuschlag, Alter und Feuchte. |
| Mauerwerk | grob 2 bis 20 GPa | Stark streuend, weil Stein, Mörtel und Lagerfugen zusammenwirken. |
| Holz längs zur Faser | ca. 10 bis 20 GPa | Nur in Faserrichtung sinnvoll vergleichbar, quer dazu liegt der Wert deutlich niedriger. |
| Glas | ca. 70 GPa | Relativ steif, aber spröde und damit nicht mit Stahl zu verwechseln. |
| Klinker | ca. 27 GPa | Typischer Wert für einen dichten, keramischen Baustoff mit guter Steifigkeit. |
Die Tabelle zeigt vor allem eines: Ein hoher E-Modul sagt nichts darüber aus, ob ein Baustoff automatisch besser ist. Glas und Aluminium können ähnliche Steifigkeitswerte haben, verhalten sich unter Last aber völlig anders, weil Festigkeit, Bruchverhalten und Dichte eine andere Rolle spielen. Für die Beurteilung von Bauteilen reicht der reine Zahlenvergleich also nie allein aus. Die eigentliche Frage lautet immer: Wie reagiert dieses Material in genau dieser Konstruktion? Genau deshalb lohnt sich der Blick auf die Faktoren, die den Wert in der Praxis verschieben.
Warum Messwerte im Bestand oft vom Tabellenwert abweichen
Im Neubau kann man sich noch relativ gut auf Norm- oder Herstellerwerte stützen. Im Bestand ist das deutlich schwieriger. Ein Bauteil aus den 1960er-Jahren verhält sich selten wie ein frisches Laborprüfmuster. Risse, Feuchte, Alterung, Schädigung durch Frost oder Salz und frühere Umbauten verändern die Steifigkeit oft stärker, als es auf den ersten Blick aussieht.
Feuchte und Temperatur
Feuchte ist besonders bei Holz und Mauerwerk ein entscheidender Faktor. Holz verliert bei höherer Feuchte an Steifigkeit, und bei durchnässtem oder geschädigtem Mauerwerk kann auch der Verbund der Schichten nachlassen. Bei Beton wirken Temperatur und Feuchte indirekt über die Materialstruktur, die nicht mehr so homogen ist wie im Idealzustand. Für eine Sanierungsbewertung heißt das: Ein trockener Messpunkt und ein feuchter Messpunkt können sich deutlich unterscheiden, obwohl sie äußerlich gleich aussehen.
Risse, Poren und Alterung
Mikrorisse sind im E-Modul oft schneller sichtbar als in der Oberfläche. Sie reduzieren die effektive Steifigkeit, weil sich das Material unter Last zuerst in den geschädigten Bereichen öffnet. Bei Beton kommt zusätzlich das Langzeitverhalten hinzu: Kriechen und Schwinden verändern die Verformung über die Zeit. Der E-Modul des jungen Betons ist deshalb nicht automatisch der Wert, mit dem man Jahrzehnte später rechnen sollte.
Richtung des Materials
Holz ist der klassische Fall für Anisotropie, also richtungsabhängiges Verhalten. Längs zur Faser ist der E-Modul deutlich höher als quer dazu. Auch Mauerwerk und Faserverbundbaustoffe zeigen solche Effekte, weil Aufbau und Lastpfad nicht in jede Richtung gleich sind. Wer das ignoriert, überschätzt die Steifigkeit schnell um Größenordnungen. Genau hier entstehen viele der typischen Planungsfehler, die sich erst im Betrieb zeigen.
Wenn man diese Einflüsse mitdenkt, werden Prüfwerte deutlich besser lesbar. Dann stellt sich aber sofort die nächste Frage: Welcher Messwert ist im konkreten Fall überhaupt der richtige?
Wie ich Messergebnisse im Bestand bewerte
In der Praxis unterscheide ich zwischen statischem und dynamischem E-Modul. Der statische Wert stammt aus einer Belastungsprüfung und ist für die rechnerische Beurteilung meist der wichtigere Wert. Der dynamische E-Modul wird dagegen etwa über Schwingung, Resonanz oder Ultraschall abgeleitet. Er ist für eine schnelle Diagnose sehr nützlich, liegt aber häufig über dem statischen Wert und lässt sich nicht 1:1 in eine Tragwerksberechnung übernehmen.
Statischer E-Modul
Der statische E-Modul beschreibt das Verhalten unter langsam aufgebrachter Last. Genau diese Sicht brauche ich, wenn ich wissen will, wie sich ein Bauteil unter realer Nutzung verformt. Für die Bemessung, für Verformungsnachweise und für die Bewertung von Durchbiegungen ist das die zentrale Größe.
Dynamischer E-Modul
Der dynamische E-Modul eignet sich gut, um Unterschiede im Material schnell zu erkennen. Er reagiert sensibel auf Hohlstellen, innere Schädigungen und Materialinhomogenitäten. Für eine erste Einschätzung ist das stark, für die endgültige rechnerische Bewertung aber nur begrenzt belastbar. Ich nutze ihn deshalb eher als Hinweisgeber: Wenn der dynamische Wert deutlich abfällt, schaue ich genauer hin.
Lesen Sie auch: Gesteinsarten Tabelle - Naturstein im Bau richtig verstehen
Was das für die Beurteilung bedeutet
Für die Sanierung ist die Kombination entscheidend. Ein Laborwert kann zeigen, was ein Baustoff grundsätzlich leisten kann. Ein Messwert am Bauwerk zeigt, was dieses konkrete Bauteil aktuell noch kann. Diese Differenz ist oft der eigentliche Befund. Gerade bei feuchtegeschädigten Bauteilen oder bei jahrzehntealtem Mauerwerk ist sie wichtiger als jede starre Tabellenzahl. Wer das sauber trennt, vermeidet viele Fehlinterpretationen.
Aus dieser Differenz entstehen auch die typischen Rechenfehler, und die sind im Alltag erstaunlich häufig.
Welche Fehler die Rechnung verfälschen
Viele falsche Ergebnisse entstehen nicht durch die Formel, sondern durch den Umgang mit ihr. Ich sehe immer wieder dieselben Stolperstellen, und fast alle lassen sich mit etwas Disziplin vermeiden. Die folgende Übersicht ist deshalb mehr als eine Formalität: Sie spart Zeit, Geld und im Zweifel auch unnötige Nachuntersuchungen.
| Fehler | Warum das problematisch ist | Besser so |
|---|---|---|
| Einheiten vermischen | MPa, N/mm² und GPa werden oft durcheinandergebracht. | Vor der Rechnung eine Einheit festlegen und konsequent bleiben. |
| Außerhalb des elastischen Bereichs messen | Die Proportionalität von Spannung und Dehnung gilt dann nicht mehr. | Nur den linearen Anfangsbereich auswerten. |
| Falsche Belastungsrichtung | Bei Holz, Faserverbund und teilweise Mauerwerk verändert die Richtung den Wert stark. | Belastungsrichtung immer zur Materialstruktur prüfen. |
| Querschnitt falsch ansetzen | Ein zu großer oder zu kleiner Querschnitt verfälscht die Spannung direkt. | Netto- und Bruttoquerschnitt sauber unterscheiden. |
| Statisch und dynamisch gleichsetzen | Die beiden Werte haben unterschiedliche Aussagekraft. | Messmethode im Ergebnis immer mitdenken. |
| E-Modul mit Festigkeit verwechseln | Ein Material kann steif, aber spröde sein oder umgekehrt. | Steifigkeit und Tragfähigkeit getrennt bewerten. |
Gerade der letzte Punkt ist in der Praxis wichtig. Ein hoher E-Modul bedeutet nicht automatisch eine hohe Sicherheit, und ein niedriger E-Modul bedeutet nicht automatisch ein schlechtes Material. Für die Bewertung zählen immer Zusammenspiel, Einsatzfall und Schadensbild. Genau deshalb ist der E-Modul in der Sanierung so wertvoll: Er liefert nicht nur eine Zahl, sondern auch Hinweise auf die Kompatibilität zwischen alten und neuen Baustoffen.
Warum der E-Modul bei Sanierung und Mischbau wichtig ist
Bei Sanierungen geht es selten nur darum, ein Material zu ersetzen. Viel häufiger wird ein neuer Baustoff mit einem alten kombiniert. Dann entscheidet der E-Modul mit darüber, wie sich Lasten verteilen und wo Spannungen entstehen. Ist der neue Baustoff deutlich steifer als der alte, zieht er Lasten an sich und kann an Übergängen Schäden verstärken. Ist er zu weich, verformt sich das Bauteil stärker als geplant.
Deshalb schaue ich bei Reparaturmörteln, Ergänzungen oder Verstärkungen immer auf das Verformungsverhalten und nicht nur auf die Druckfestigkeit. Ein sehr harter Mörtel kann in einem weichen Altbau problematisch sein, weil er das vorhandene Gefüge zu stark einschnürt. Umgekehrt kann ein zu weiches Material die gewünschte Wirkung verfehlen. Für die Diagnostik ist das ebenfalls relevant: Ein unerwartet niedriger E-Modul kann auf verdeckte Schädigungen hinweisen, etwa auf Feuchtebelastung, innere Risse oder Alterungsprozesse, die an der Oberfläche noch kaum sichtbar sind.
Ich lese den Wert deshalb nie isoliert. Er ist ein Teil der Materialgeschichte, nicht das ganze Urteil.
Was ich aus dem Wert für die Praxis ableite
Wenn ich den E-Modul im Bestand bewerte, beginne ich mit drei Fragen: Ist das Material trocken oder feuchtebelastet, ist die Belastungsrichtung korrekt angesetzt, und reicht ein Richtwert oder braucht es eine echte Messung? Genau diese drei Punkte entscheiden oft darüber, ob eine Zahl hilfreich ist oder nur hübsch aussieht. Für Neubau und Regelbaustoffe reichen Tabellenwerte häufig als Orientierung. Für Schadensanalyse, Altbau und Sanierung braucht es aber fast immer mehr Kontext.
Wer den E-Modul sauber berechnet und richtig einordnet, versteht Baustoffe deutlich besser: nicht nur als Material, sondern als Teil eines belasteten Systems. Genau darin liegt sein praktischer Wert für Bauwerksdiagnose, Bausanierung und Feuchtigkeitsschutz. Die Zahl selbst ist wichtig, aber ihre Bedeutung entsteht erst im Zusammenspiel mit Zustand, Nutzung und Konstruktion.
