Eine gute Stahlbetonzeichnung entscheidet bei der Bodenplatte oft über mehr als nur die Statik. Sie legt fest, wie Lasten in den Baugrund gehen, wie die Bewehrung geführt wird und wo Feuchte- und Rissrisiken entstehen können. Genau deshalb schaue ich bei solchen Plänen nicht nur auf die Linien, sondern auf die Ausführbarkeit, die Betondeckung und die Details an Rändern, Öffnungen und Fugen.
Die Bodenplatte steht und fällt mit klaren Angaben im Plan
- Eine Bodenplattenzeichnung muss Tragwirkung, Bewehrung und Ausführung gleichzeitig sauber abbilden.
- In Deutschland sind vor allem DIN EN 1992-1-1 mit Nationalem Anhang und DIN EN 13670 die praktischen Bezugspunkte.
- Betondeckung, Sauberkeitsschicht, Abstandhalter und Anschlussdetails sind oft wichtiger als eine schöne Draufsicht.
- Typische Wohnhaus-Bodenplatten liegen häufig bei 20 bis 25 cm, bei stärker beanspruchten oder wasserundurchlässigen Konstruktionen auch darüber.
- Wer Feuchte, Fugen und Durchdringungen im Plan mitdenkt, spart später Sanierungsaufwand.
Was eine Zeichnung für die Bodenplatte leisten muss
Für mich ist die Zeichnung kein Anhang, sondern die Übersetzung der Statik in eine ausführbare Form. Sie muss festlegen, wo die Lasten aus Wänden, Stützen und Nutzungen abgetragen werden, wie die Bewehrung liegt und wie Übergänge zu Wänden, Fugen oder Einbauteilen funktionieren. Gerade bei einer Bodenplatte ist das wichtig, weil spätere Fehler nicht verborgen bleiben: Risse, Feuchte, schiefe Auflager oder Nacharbeit kommen schnell teuer.
Ich trenne in der Planung immer drei Ebenen. Erstens die Tragwirkung, also was die Platte aufnehmen muss. Zweitens die Ausführung, also was auf der Baustelle tatsächlich eingebaut werden kann. Drittens die Kontrolle, also ob der Bauleiter oder Polier den Plan ohne Rätselraten lesen kann. Wenn eine dieser Ebenen fehlt, wird die Zeichnung schwach, auch wenn sie optisch ordentlich aussieht.
In Deutschland spielen dabei vor allem die Regeln aus DIN EN 1992-1-1 mit Nationalem Anhang sowie DIN EN 13670 für die Ausführung eine Rolle. Ich halte wenig von Plänen, die nur Stabnummern zeigen, aber den Randanschluss, die Fugen oder die Lage der oberen Bewehrung offenlassen. Genau dort entstehen in der Praxis die Schäden. Deshalb ist der Blick auf den Bewehrungsplan immer auch ein Blick auf die spätere Bauqualität. Im nächsten Schritt geht es darum, wie ich einen solchen Plan lese.

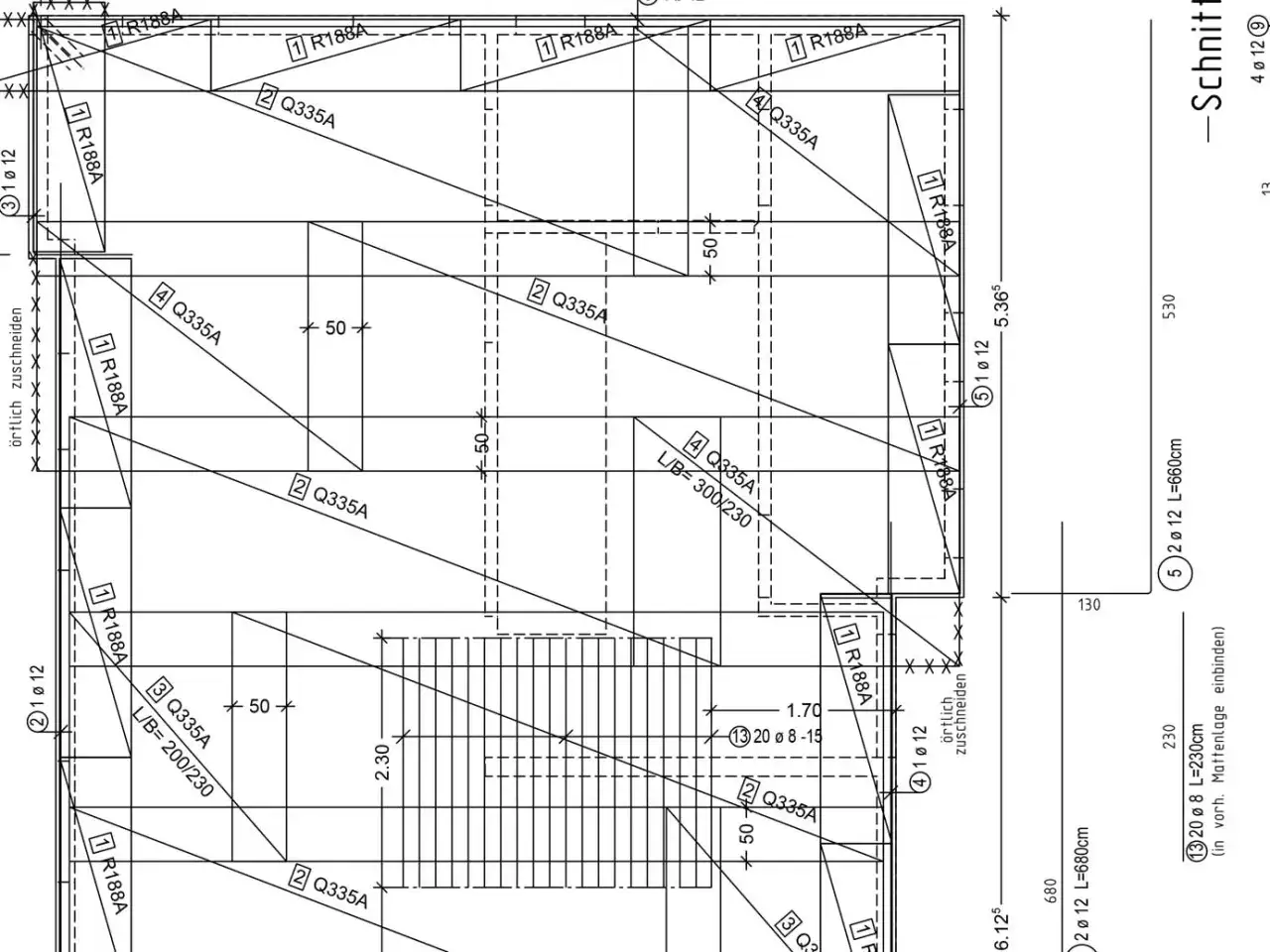

Wie ich einen Bewehrungsplan für die Bodenplatte lese
- Ich prüfe zuerst die Geometrie: Achsen, Längen, Breiten, Höhen und Plattendicke müssen eindeutig sein.
- Dann schaue ich auf die Bewehrungslagen: unten, oben, randnah oder lokal verstärkt.
- Als Nächstes lese ich Positionen, Durchmesser, Abstände und Stabformen, damit aus der Zeichnung keine Interpretationssache wird.
- Danach suche ich Übergänge, Stöße, Verankerungen und Übergreifungslängen. Genau dort wird es oft unübersichtlich.
- Zum Schluss prüfe ich Öffnungen, Einbauteile, Fugen und Abdichtungsanschlüsse, weil sie in der Ausführung die größten Risiken tragen.
Eine gute Zeichnung zwingt mich nicht zum Raten. Sie sagt klar, was unten liegt, was oben liegt und was im Randbereich zusätzlich verstärkt werden muss. Wenn eine Bodenplatte beispielsweise nur in der Draufsicht sauber wirkt, aber Schnitte, Bewehrungslagen oder Fugen fehlen, ist der Plan praktisch unvollständig. Ich achte außerdem darauf, ob die Zeichnung mit der Baulogik zusammenpasst: Sauberkeitsschicht, Abstandhalter, Schalung und Betonierabschnitte müssen zusammen gedacht werden. Erst dann ist die Darstellung wirklich baustellentauglich. Danach stellt sich die Frage, welche Angaben im Plan auf keinen Fall fehlen dürfen.
Diese Angaben dürfen im Plan nicht fehlen
Bei der Betondeckung arbeite ich nie mit Bauchgefühl. Das Nennmaß folgt dem Schema cnom = cmin + Δcdev; gerade bei erdberührten Bauteilen ist das kein kleines Detail, sondern ein Stück Dauerhaftigkeit. Wer hier schludert, lädt Korrosion, Abplatzungen und Feuchteschäden ein.
| Angabe im Plan | Was sie klärt | Typischer Fehler |
|---|---|---|
| Plattendicke | Tragfähigkeit, Verformung und Materialmenge. Im Wohnbau oft 20 bis 25 cm, bei höheren Lasten oder WU-Konstruktionen mehr. | Ein Standardmaß wird ohne statische Begründung übernommen. |
| Bewehrungslagen | Ob unten, oben oder lokal zusätzlich bewehrt wird. | Die obere Lage fehlt in Rand- oder Anschlussbereichen. |
| Betondeckung | Schutz der Bewehrung gegen Korrosion und Dauerhaftigkeit. | Die Deckung ist nicht mit Expositionsklasse und Abstandhaltern abgestimmt. |
| Sauberkeitsschicht | Saubere, ebene Auflage für Abdichtung und Bewehrung. Häufig etwa 5 cm C8/10. | Die Schicht wird im Plan nicht klar genannt oder auf der Baustelle improvisiert. |
| Stöße und Verankerungen | Wo Stäbe übergreifen, enden oder verankert werden. | Übergreifungslängen werden stillschweigend angenommen. |
| Öffnungen und Einbauteile | Rohrdurchführungen, Leerrohre, Schächte und Aussparungen. | Spätere Kernbohrungen schneiden Bewehrung oder Abdichtung an. |
| Fugen und Randanschlüsse | Arbeitsfugen, Bewegungsfugen und Anschluss an aufgehende Bauteile. | Der Anschluss an Wand oder Sockel bleibt unklar. |
| Abdichtungslage | Ob gegen Bodenfeuchte, nichtdrückendes Wasser oder als WU-Konstruktion geplant wird. | Abdichtung wird als Nebenpunkt behandelt, obwohl sie das Bauteil stark beeinflusst. |
In der Praxis sind genau diese Angaben der Unterschied zwischen einem Plan, der nur formal stimmt, und einem Plan, der auf der Baustelle wirklich hilft. Ich sehe immer wieder, dass die eigentliche Statik sauber gerechnet wurde, aber die Details fehlen, die man für den Einbau braucht. Das rächt sich vor allem bei Öffnungen, Rändern und Anschlüssen. Deshalb lohnt sich der Blick auf die typischen Fehler als Nächstes ganz besonders.
Die typischen Fehler bei Bodenplatten
Die teuersten Schäden entstehen selten, weil ein Tragwerkskonzept grundsätzlich falsch war. Häufig war die Zeichnung nur an einer Stelle unvollständig und wurde auf der Baustelle „vernünftig“ interpretiert. Genau dieses Vernünftig-Interpretieren rächt sich bei Bodenplatten besonders schnell.
- Zu geringe Betondeckung führt zu schnellerem Korrosionsrisiko und später zu Abplatzungen.
- Stöße in einer Linie erzeugen unnötige Schwächungen, vor allem wenn sie nicht versetzt angeordnet sind.
- Öffnungen ohne Zusatzbewehrung begünstigen Risse an Ecken und Kanten.
- Unklare Fugen machen spätere Bewegungen unkontrollierbar und können Undichtigkeiten auslösen.
- Falsche oder fehlende Abstandhalter verschieben die Bewehrung und machen die geplante Deckung wertlos.
- Randbereiche ohne Detail sind ein Klassiker für Ausführungsfehler, weil dort mehrere Gewerke zusammenlaufen.
Ich halte besonders die Kombination aus fehlender Detailtiefe und Zeitdruck für gefährlich. Dann wird aus einem Plan schnell ein grober Hinweis, und die Bodenplatte bekommt ihre endgültige Form erst auf der Baustelle. Das ist bei Standardbauteilen schon unklug, bei erdberührten Konstruktionen aber riskant. Sobald Feuchte und Abdichtung ins Spiel kommen, wird der Schaden nicht mehr nur konstruktiv, sondern auch bauphysikalisch. Genau darum geht es im nächsten Abschnitt.
Feuchtigkeit, Abdichtung und Risse gemeinsam denken
Bei einer Bodenplatte geht es nie nur um Tragfähigkeit. Sie ist immer auch die Grenze zwischen Innenraum und Erdreich. Darum muss die Zeichnung klar machen, ob die Platte gegen Bodenfeuchte geschützt wird, ob eine Abdichtung oberhalb der Sauberkeitsschicht liegt oder ob ein wasserundurchlässiges Gesamtkonzept geplant ist. Ich sehe hier oft den Fehler, dass Abdichtung und Bewehrung getrennt betrachtet werden, obwohl sie in Wirklichkeit zusammengehören.
Wenn nur gegen Bodenfeuchte geschützt werden soll
Dann muss die Zeichnung zeigen, wie die Abdichtung an der Bodenplatte hochgeführt wird, wie sie an Durchdringungen anschließt und wie der Randbereich geschlossen bleibt. Ein sauberer Anschluss ist wichtiger als eine scheinbar perfekte Flächenlösung. Wenn dort Lücken bleiben, wandert Feuchte über Jahre in den Aufbau. Für eine spätere Bauwerksdiagnose ist das besonders unangenehm, weil die Ursache dann oft weit entfernt vom sichtbaren Schaden liegt.
Lesen Sie auch: Armierung Bodenplatte - So wird Ihr Fundament dauerhaft
Wenn die Bodenplatte Teil einer weißen Wanne ist
Bei wasserundurchlässigen Konstruktionen reicht ein allgemeiner Hinweis nicht aus. Fugen, Durchdringungen, Betondeckung und Rissbreitenbegrenzung müssen aufeinander abgestimmt sein. Bei Beanspruchung durch Druckwasser haben sich für Sohlplatten in der Praxis Dicken von etwa 25 cm bewährt, bei Wänden eher 30 cm. Die Zahl allein löst aber nichts, wenn die Details nicht mitziehen. Entscheidend ist, dass die Bewehrung die Zwangsbeanspruchung aufnimmt und Risse nicht unkontrolliert durchlaufen.
Gerade in diesem Bereich ist die Zeichnung mehr als ein technisches Dokument. Sie ist ein Schutzkonzept gegen spätere Schäden. Wenn sie sauber aufgebaut ist, lassen sich Rissbildung, Wassereintritt und spätere Sanierung deutlich besser beherrschen. Genau deshalb endet gute Planung nicht bei der Draufsicht, sondern bei der Kontrolle vor dem Betonieren. Darauf gehe ich zum Schluss noch einmal praktisch ein.
Welche Punkte ich vor dem Betonieren noch einmal prüfe
Vor dem Betonieren gehe ich die Zeichnung und die Baustelle immer noch einmal systematisch durch:
- Sind Achsen, Höhen und Plattendicke wirklich mit der Ausführung identisch?
- Liegt die Bewehrung in der richtigen Lage und sind obere und untere Matten nicht vertauscht?
- Sind Abstandhalter in ausreichender Zahl und passender Höhe eingebaut?
- Ist die Sauberkeitsschicht eben, sauber und für Abdichtung oder Folie geeignet?
- Sind alle Öffnungen, Leerrohre und Einbauteile genau an der geplanten Stelle?
- Sind Fugen und Randanschlüsse mit dem Abdichtungskonzept abgestimmt?
- Passt die Betonrezeptur zur Beanspruchung, also zum Beispiel zur Expositionsklasse und zur Feuchtebelastung?
- Gibt es Fotos oder eine Bestandsdokumentation, damit spätere Prüfungen oder Sanierungen leichter werden?
Wenn diese Punkte stimmen, wird aus einer Zeichnung ein belastbares Bauteil und nicht nur ein sauber abgelegter Planordner. Für die spätere Diagnose ist das genauso wichtig wie für den Neubau selbst, denn eine gut dokumentierte Bodenplatte lässt sich später deutlich besser bewerten, warten und im Zweifel gezielt instand setzen.
