In Baustoffen entscheidet die Zugfestigkeit oft früher über Risse, Ablösungen und Bauteilschäden als die Druckfestigkeit. Wer Materialien richtig beurteilen will, muss deshalb wissen, in welcher Einheit dieser Kennwert angegeben wird, wie er gemessen wird und was die Zahl im Alltag eines Bauwerks wirklich aussagt. Gerade bei Bauwerksdiagnose, Sanierung und Feuchtigkeitsschäden ist diese Einordnung nicht Theorie, sondern Praxis.
Die wichtigsten Punkte zur Einheit der Zugfestigkeit auf einen Blick
- Im Bauwesen wird die Zugfestigkeit meist in MPa oder N/mm2 angegeben; beides ist derselbe Wert.
- Zugfestigkeit ist eine Spannung, also Kraft pro Fläche, nicht die absolute Zugkraft.
- Stahl liegt typischerweise im Bereich mehrerer hundert MPa, Beton und Mauerwerk deutlich darunter.
- Holz ist stark richtungsabhängig: längs zur Faser ganz anders als quer dazu.
- Für die Bewertung zählen nicht nur die Zahl, sondern auch Prüfmethode, Probenrichtung, Feuchte und Alter des Materials.
Was die Zugfestigkeit in Baustoffen wirklich beschreibt
Die Zugfestigkeit gibt an, welche maximale Zugspannung ein Material aushält, bevor es reißt oder versagt. Im Kern geht es also um die Frage: Wie stark darf ein Baustoff auf Zug belastet werden, bevor die innere Struktur nachgibt? In der Baupraxis ist das besonders wichtig bei Bauteilen, die nicht nur gedrückt, sondern gebogen, gespreizt oder durch Bewegungen im Bauwerk gezogen werden.
Ich trenne in der Bewertung immer sauber zwischen Kraft und Spannung. Die Kraft wird in Newton angegeben, die Zugfestigkeit dagegen als Kraft pro Fläche. Genau deshalb ist die Einheit so wichtig: Sie macht einen Werkstoff überhaupt erst vergleichbar, unabhängig davon, ob die Probe groß oder klein ist.
Lesen Sie auch: MEM Isolieranstrich trocknen - Was wirklich zählt!
So entsteht der Wert im Zugversuch
Im Zugversuch wird eine genormte Probe belastet, bis sie bricht. Aus der maximal erreichten Zugkraft und dem ursprünglichen Querschnitt ergibt sich der Kennwert:
Rm = Fmax / A0
Ein einfaches Beispiel: Hält eine Probe 12.000 N aus und besitzt eine Querschnittsfläche von 30 mm2, dann ergibt sich eine Zugfestigkeit von 400 N/mm2. Genau diese Logik steckt hinter der Einheit. Sobald man das verstanden hat, wird auch der Blick auf Baustoffwerte deutlich klarer. Im nächsten Schritt lohnt sich der Vergleich der gebräuchlichen Einheiten.
Warum MPa und N/mm2 im Bauwesen gleichwertig sind
In der Praxis begegnen mir fast immer zwei Schreibweisen: MPa und N/mm2. Inhaltlich gibt es keinen Unterschied. Beide bezeichnen dieselbe Spannung pro Fläche. Das ist kein Detail für Fachleute, sondern eine nützliche Vereinfachung für Planung, Prüfung und Gutachten.
| Einheit | Was sie bedeutet | Praktische Einordnung |
|---|---|---|
| MPa | Megapascal | International gebräuchlich, besonders in Prüfberichten und Normen |
| N/mm2 | Newton pro Quadratmillimeter | Im deutschsprachigen Bauwesen sehr verbreitet und anschaulich |
| Pa | Pascal | Die Basiseinheit, für Baustoffe aber meist zu klein für die Praxis |
Die Umrechnung ist einfach: 1 MPa = 1 N/mm2. Wer einen Wert in der einen Schreibweise liest, kann ihn also direkt in die andere übertragen. Ich halte mir das im Alltag bewusst kurz, weil es Missverständnisse vermeidet, wenn in einem Bericht, einer Norm oder einer Herstellerangabe unterschiedliche Schreibweisen auftauchen.
Wichtiger als die Schreibweise ist allerdings, welche Aussage hinter dem Wert steht. Genau dort beginnen die Unterschiede zwischen den Baustoffen.
Wie sich Baustoffe bei der Zugfestigkeit unterscheiden
Baustoffe reagieren auf Zug sehr unterschiedlich. Manche tragen hohe Zugspannungen erstaunlich gut, andere versagen schon bei vergleichsweise kleinen Werten. Für die Bauwerksdiagnose ist das entscheidend, weil Rissbilder, Verformungen und Ablösungen oft genau an diesen Schwächen sichtbar werden.
| Baustoff | Typische Zugfestigkeit | Was das in der Praxis bedeutet |
|---|---|---|
| Stahl | Oft mehrere hundert MPa | Sehr hohe Reserve, deshalb tragend in Zugbereichen und bei Bewehrung |
| Holz längs zur Faser | Grob etwa 60 bis 150 MPa | Überraschend stark, wenn die Last in Faserrichtung wirkt |
| Holz quer zur Faser | Nur etwa 0,5 bis 4 MPa | Extrem empfindlich gegen Spalten, Ausreißen und lokale Zugbeanspruchung |

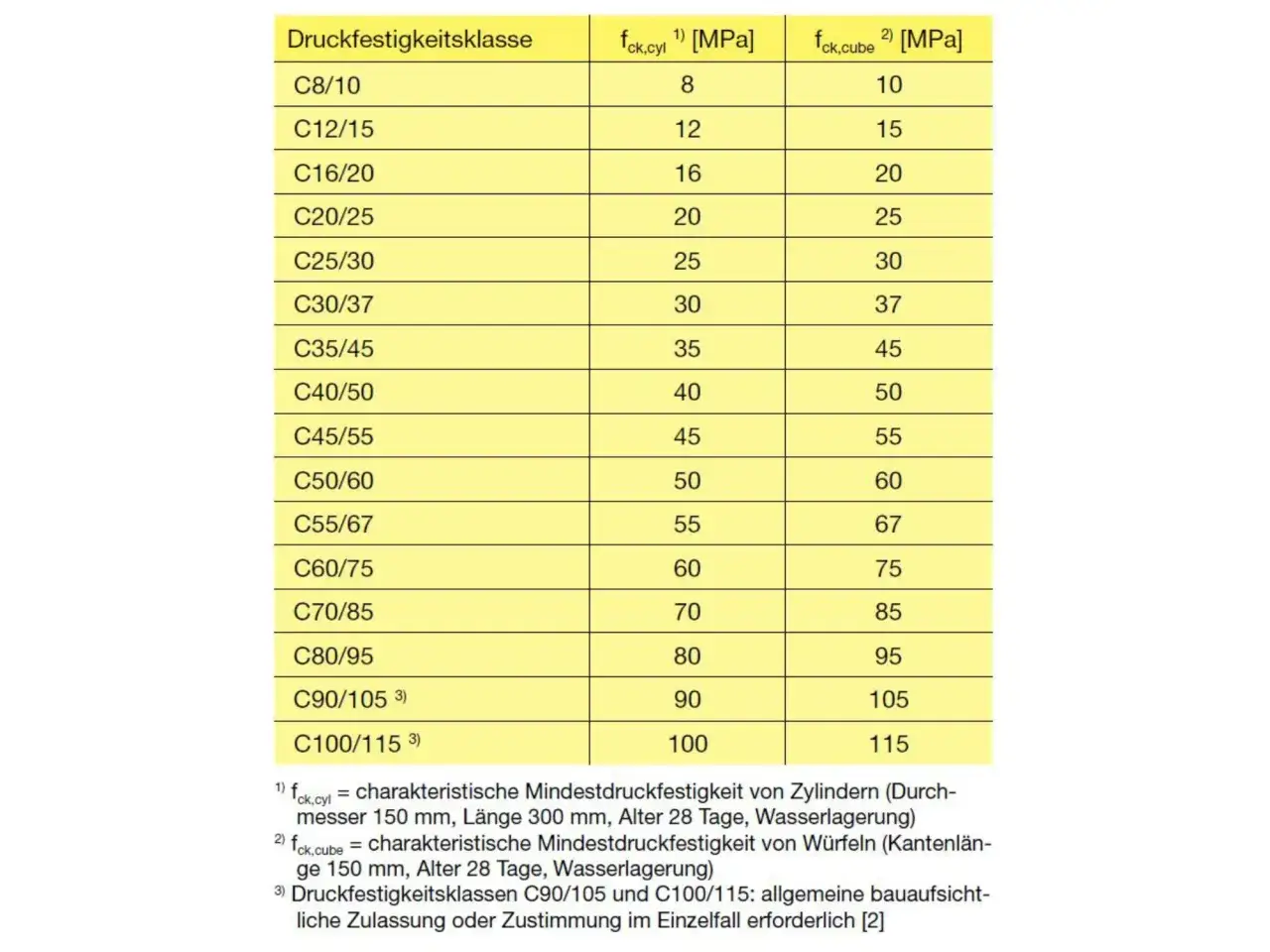

| Beton | Meist im Bereich von etwa 1 bis 4 MPa | Auf Zug deutlich schwächer als auf Druck, deshalb Rissbildung bei Zugzonen typisch |

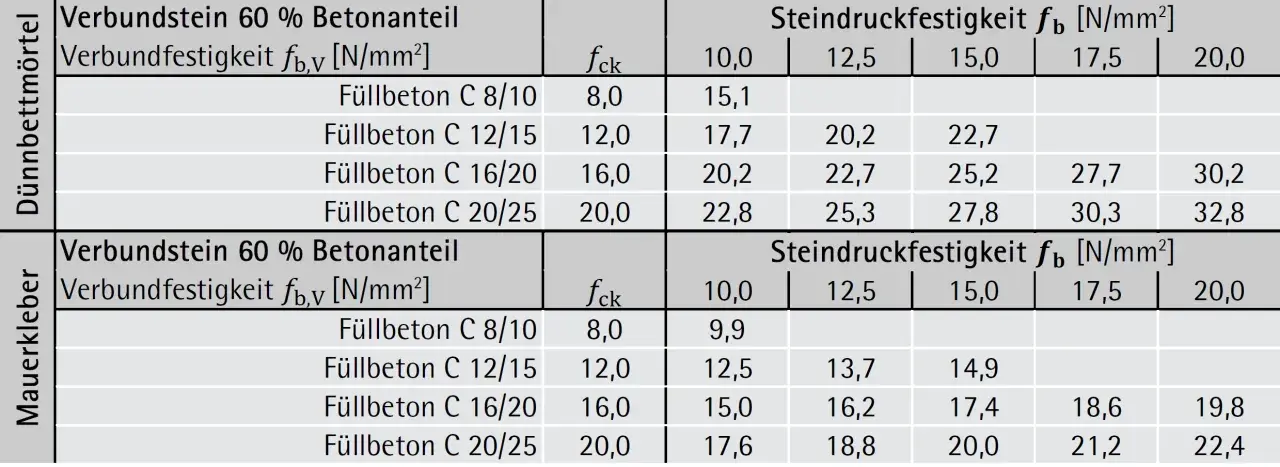

| Mauerwerk | Häufig etwa 0,3 bis 2 MPa | Fugen, Stein und Verbund bestimmen gemeinsam das Verhalten |
Bei Holz sieht man besonders deutlich, wie stark die Faserrichtung alles verändert. Baunetzwissen weist genau auf diese anisotrope Eigenschaft hin: Längs zur Faser sind die Werte deutlich höher als quer dazu. Für Sanierungen ist das kein Nebensatz, sondern oft der Unterschied zwischen einer stabilen Reparatur und einem späteren Ausbruch.
Beton wiederum ist ein guter Beispielstoff für das Missverständnis zwischen Druck- und Zugverhalten. Ein Bauteil kann in Druck sehr belastbar sein und trotzdem bei Zug schnell reißen. Deshalb wirken Risse im Beton nicht automatisch dramatisch, müssen aber immer fachlich eingeordnet werden. Bei Mauerwerk ist zusätzlich die Fuge ein Schwachpunkt, den man in der Beurteilung nicht wegdiskutieren kann. Der Blick auf den Baustoff allein reicht dort selten aus.
Wenn man diese Unterschiede kennt, liest man Prüfwerte und Schadensbilder deutlich sicherer. Genau deshalb lohnt sich der nächste Schritt: Welche Angaben im Bericht sagen wirklich etwas über die Trag- und Schädigungsreserven aus?
Welche Zugfestigkeitswerte im Prüfbericht wirklich miteinander vergleichbar sind
Im Gutachten oder Laborbericht steht selten nur ein einziger Wert. Häufig tauchen mehrere Kennzahlen auf, und nicht alle meinen dasselbe. Das ist ein Punkt, an dem viele Leser zu schnell vergleichen und dann falsche Schlüsse ziehen.
- Rm bezeichnet die maximale Zugfestigkeit eines Werkstoffs, also den Spitzwert bis zum Bruch.
- fctm steht bei Beton für die mittlere Zugfestigkeit und ist nicht mit einem Stahlwert gleichzusetzen.
- Spaltzugfestigkeit beschreibt ein Prüfverfahren, bei dem der Probekörper indirekt auf Zug beansprucht wird.
- Haftzugfestigkeit ist relevant bei Putz, Beschichtungen, Abdichtungen oder Klebeverbindungen.
Die Einheit bleibt zwar dieselbe, aber der Prüfaufbau ändert die Aussage erheblich. Ein Direktzugversuch, ein Spaltzugversuch und ein Haftzugtest liefern keine Werte, die man ohne weiteres gegeneinanderstellen sollte. Ich achte deshalb immer zuerst auf die Frage: Was wurde überhaupt geprüft? Erst danach kommt die Zahl.
Hinzu kommen Bedingungen wie Probenalter, Feuchtegehalt, Lagerung und Richtung der Probe. Gerade bei Holz, Mauerwerk und Verbundbaustoffen kann derselbe Werkstoff je nach Zustand ganz andere Werte zeigen. Wer nur die Zahl liest, aber nicht die Prüfsituation, arbeitet mit halbem Blick. Mit diesem Wissen lassen sich auch typische Fehler schnell erkennen.
Die häufigsten Fehler beim Lesen von Zugfestigkeitsangaben
In der Praxis sehe ich immer wieder dieselben Missverständnisse. Sie sind vermeidbar, kosten aber im Zweifel Zeit, Geld und eine falsche Sanierungsentscheidung.
- Zugkraft und Zugfestigkeit werden verwechselt. Die Kraft ist ein Lastwert, die Festigkeit ein Spannungswert pro Fläche.
- Charakteristische und mittlere Werte werden gleichgesetzt. Das ist fachlich heikel, weil Sicherheitsreserven und Streuungen dabei verloren gehen.
- Die Richtung der Probe wird ignoriert. Bei Holz und Schichtwerkstoffen kann die Lage zur Faser oder Schichtung den Wert massiv verändern.
- Feuchte, Temperatur und Alter werden unterschätzt. Gerade bei Bauholz, Putzsystemen und Mauerwerk beeinflusst der Zustand den Wert stärker, als Laien oft erwarten.
- Unterschiedliche Prüfmethoden werden direkt verglichen. Ein Haftzugwert ist nicht dasselbe wie ein Direktzugwert oder ein Spaltzugwert.
Der wichtigste Punkt aus meiner Sicht: Die Einheit allein macht noch keine belastbare Aussage. Ein guter Wert kann unter falschen Randbedingungen wenig taugen, ein scheinbar schwacher Wert kann im richtigen Kontext völlig ausreichend sein. Genau deshalb gehört immer die Frage dazu, ob das Material, das Bauteil und die Belastungsrichtung wirklich zusammenpassen. Daraus ergibt sich auch der praktische Blick auf Schäden im Bestand.
Worauf ich bei Schäden an Bauwerken zuerst achte
Wenn Risse, Ausbrüche oder Ablösungen sichtbar werden, prüfe ich zuerst nicht den Zahlenwert, sondern das Wirkprinzip dahinter. Wo entstehen Zugspannungen? Welche Schicht trägt sie? Und hat sich durch Feuchtigkeit, Alterung oder Verformung etwas am Verbund geändert? Diese Reihenfolge spart Fehlinterpretationen.
- Bei feinen Rissen in Beton frage ich zuerst, ob Biegezug, Zwängung oder Schwinden die Ursache ist.
- Bei Holz prüfe ich die Faserrichtung, weil Zug quer zur Faser oft der kritische Fall ist.
- Bei Mauerwerk schaue ich auf Fugen, Mörtel und Lastumlagerung, nicht nur auf den Stein.
- Bei Putz, Beschichtungen und Abdichtungen ist die Haftzugfestigkeit oft wichtiger als eine reine Materialfestigkeit.
Für die Bauwerksdiagnose ist das die eigentliche Praxisregel: Die Einheit ist nur der Einstieg, die Einordnung entscheidet. Wer den Wert im Zusammenhang mit Bauteil, Lastfall und Materialzustand liest, erkennt schneller, ob eine Maßnahme wirklich nötig ist oder ob nur die Zahl alarmierend wirkt. Genau dort trennt sich ein brauchbarer Kennwert von einer Statistik ohne Aussagekraft.
